一、产品简介


  本系列数显直流电流表、直流电压表、标准信号表,是一种具有可编程测量、显示、报警、数字通讯和模拟量变送输出等功能的智能仪表,广泛应用于配电自动化、智能建筑、自动化生产线、测试台等。真有效值测量,精度高,稳定性好。标准信号输入时,对应的量程下限,上限可根据需要自由设定。

  直流数显电测仪表采用4位高亮度红色 LED 显示;可选一路或二路继电器报警输出,实现上下限报警功能;可选 RS-485 数字接口通讯,采用国际标准 MODBUS-RTU 通讯协议,可与各种 PLC、HMI、组态软件实现组网;可选模拟量(DC0~20mA、DC4~20mA、DC0~5V、DC1~5V、DC0~10V 等)变送输出,输入信号与模拟量输出信号隔离,成线性关系。

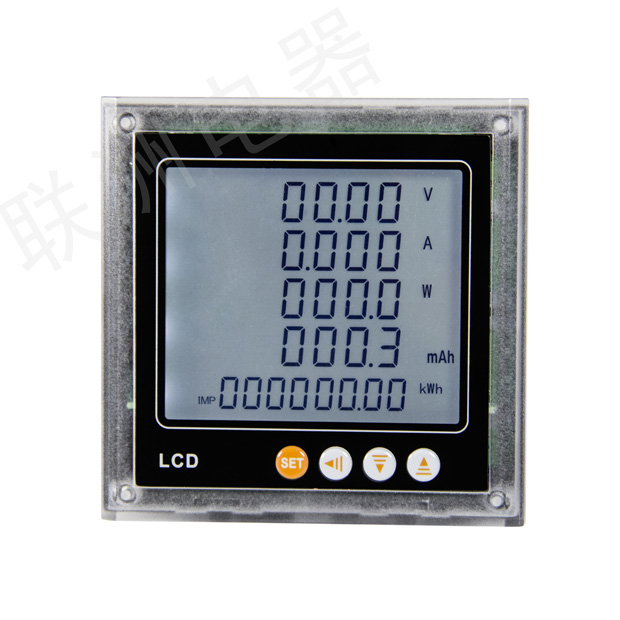

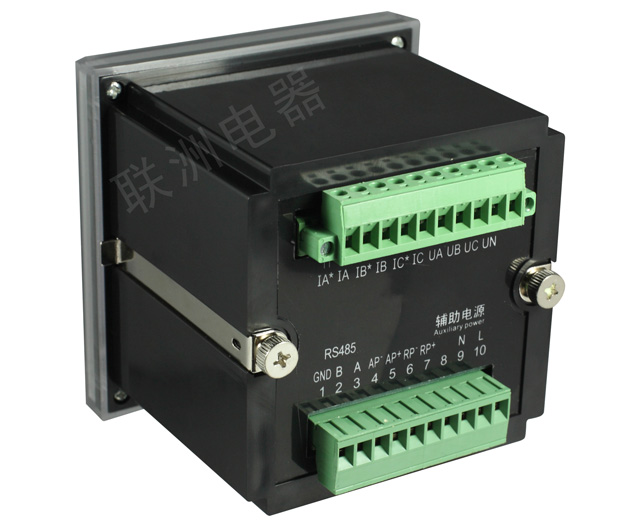

LCD195e LCD195e

LCD195e LCD195e

LCD195e LCD195e

LCD195e LCD195e



二、技术参数

参数 性能
信号输入 电压 量程 DC75mV、DC5V、10V、100V、500V、1000V 等或用户指定量程
电流 量程 DC1mA、10mA、20mA、100mA、1A、5A、10A 等或用户指定量程
辅助电源 线性电源 : AC220V±5%;功耗<3VA 开关电源: AC/DC85-265V、DC10-36V;功耗<3VA
继电器输出 一路或二路输出,触点容量:1A/220VAC;1A/24VDC
模拟量输出 DC0~20mA、DC4~20mA、DC0~5V、DC1~5V、DC0~10V
RS485 通讯 RS485 通讯接口,物理层隔离,符合国际标准的 MODBUS-RTU 协议 通讯波特率 2400~9600,数据格式 N81、E81、O81、N82
精度等级 0.2 级、0.5 级
显示方式 数码显示:4 位高亮度 LED 数码管
环境 工作温度:-10-55℃;储存温度:-20-75℃
安全 绝缘:信号、电源、输出端子对壳电阻>5MΩ 耐压:信号输入、电源、输出间>AC2KV



说明:模拟量输出与 RS485 通讯两选一,两种功能不能同时选择。
此款采样芯片为高速芯片,内部使用积分算法,可满足PWM输出电压、电流测量。

三、用户选型


3.1仪表外形尺寸及开孔尺寸

外形代号 外形尺寸(mm) 开孔尺寸(mm) 浓度(mm)
5 96*48 91*45 85
2 120*120 111*111 85
3 80*80 76*76 85
A/7
72*72 68*68 85
9 96*96 91*91 85
1/4/6 160*80 152*76 85

3.2命名方式

 ①、输入信号类型:电压输入为 U,电流输入为 I。
 ②、外型代号:所选仪表尺寸的外形代号,具体见 3.1 外形代号列表。
 ③、模拟量变送输出代号为 D,RS485 数字接口代号为 R,无输出为空。
 ④、继电器报警输出:一路继电器输出代号为 A,二路继电器输出代号为 A2,无继电器输出为空。
 举例:96×48 外型仪表,信号输入为 DC0~5A,带 RS485 接口。

四、面板说明

直流数显电测仪表

 ①、测量值显示。
 ②、测量值的单位,电流表为 A、电压表为 V,压力表为 MPa, 转速表为 RPM,或用户指定显示的单位。
 ③、操作按键。
 ④、Lo 下限报警指示,Lo 上的指示灯亮,表示超过下限。
 ⑤、Ho 上限报警指示,Ho 上的指示灯亮,表示超过上限。

五、面板按键操作

5.1 按键定义

  功能键 SET:用于进入菜单项,确认设置值。
  位选键 ◄:循环选定要设置的数码管,选定的数码管呈闪烁状态。
  增加键 ▲:改变闪烁位数码管的数值(数码管数值从 0 到 9 循环)。

5.2 操作方法

  按住 SET 键不放,大约 1 秒钟进入参数设置菜单,▲键进入菜单项的设置值,用◄键、▲键调整要设置的值,按 SET 键确认设置值,并进入下一设置项,如果没有下一设置项则退出到测量状态。

六、参数设置

6.1 继电器报警参数设置

直流数显电测仪表

6.2 模拟量变送输出参数设置

直流数显电测仪表

6.3 RS485 通信参数设置

直流数显电测仪表

6.4 量程设置

直流数显电测仪表



举例:

①、压力表,配 4~20mA 输入的传感器,量程 1.6MPa。小数点位设置为 3,最小输入信号对应值设置为 0.000,最大输入信号对应值设置为 1.600,显示单为 MPa。
②、转速表,输入信号为变频器输出的 DC0~10V 标准信号,对应 0~3600RPM。小数点位设置为 0,最小输入信号对应值设置为 0000,最大输入信号对应值设置为 3600,显示单为 RPM。

七、功能模块

7.1 继电器报警输出

继电器触点容量:1A/250VAC,1A/24VDC。
继电器工作在上下限报警方式,有 4 个报警参数设置:上限报警值 UP、下限报警值 douu、回差值noop、报警延时间值 dly(单位为秒);上限报警说明:当测量值超过上限报警值、且持续报警延时值的时间后,则上限报警继电器动作,当上限报警继电器动作后,只有当测量值小于(上限报警值-回差值)时,上限报警继电器复位。下限报警说明:当测量值低于下限报警值、且持续报警延时值的时间后,则下限报警继电器动作,当下限报警继电器动作后,只有当测量值大于(下限报警值+回差值)时,下限报警继电器复位。
举例说明:直流电流表,量程 800A,上限报警点为 500A,下报警点为 200A,回差为 1A,报警延时值为 5 秒。UP=500.0;douu=200.0; noop=1.0; dly=5。

7.2 模拟量变送输出

模拟量变送输出可选:DC0~20mA、DC4~20mA、DC0~5V、DC1~5V、DC0~10V 等。模拟量变送输出与输入信号隔离,成线性对应关系,广范用于 PLC、DCS 等采集。精度 0.5 级;电流输出时,负载电阻<500Ω、电压输出时,负载电阻>100KΩ。

7.3 RS485通讯

说明:

 (1) RS485 通讯接口,异步半双工模式。
 (2) 通讯波特率 2400、4800、9600bps 可设置,出厂默认值为 9600 bps。
 (3) 数据格式:N81 无校验位、8 个数据位、1 个停止位; O81 奇校验、8 个数据位、1 个停止位;E81 偶校验、8 个数据位、1 个停止位;N82 无校验位、8 个数据位、2 个停止位。

RS485 接口;连接类型:异步,半双工;国际标准 Modbus-RTU 协议,仪表地址:1~247,波特率:2400、4800、9600,数据格式:N81 无校验位、8 个数据位、1 个停止位; O81 奇校验、8 个数据位、1 个停止位;E81 偶校验、8 个数据位、1 个停止位;N82 无校验位、8 个数据位、2 个停止位;本机目前支持03H、04H 读命令,10H 写寄存器命令,03H、04H 读命令功能相同。

报文格式说明:
命令 04H(或 03H):读命令
主机请求: 地址 + 命令 + 数据地址 + 数据长度 + CRC 校验码
     1byte + 1byte + 2byte + 2byte + 2byte
地址:为所要查询仪表地址码,可以在 1~247 内设置,占用 1 个字节

命令: 04H 或 03H 读命令,长度为 1 个字节
数据地址:欲读取的数据起始地址,占用 2 个字节
数据长度:欲读取的数据字长度
CRC16 校验码:低 8 位在前,高 8 位在后,占用 2 个字节
从机响应:地址 + 命令 + 数据长度 + 数据信息 + CRC 校验码
     1byte + 1byte + 1byte + nbyte + 2byte
地址:为响应仪表地址码,长度为 1 个字节
命令:04H 或 03H ,长度为 1 个字节
数据长度:将要发送的数据字节长度
数据信息:读取的数据,具体见仪表参数地址表
CRC16 校验码:占用 2 个字节,低 8 位在前,高 8 位在后

命令 10H :写命令
 主机请求:地址 + 命令 + 起始地址 + 寄存器数 + 字节数 + 写寄存器数据 + CRC 校验码
     1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址:为所要查询仪表地址码,可以在 1~247 内设置,占用 1 个字节
命令:10H 写命令,长度为 1 个字节
起始地址:欲写的数据起始地址,占用 2 个字节
寄存器数:欲写的寄存器数量
字节数:写数据的字节数量
写寄存器数据:写入寄存器的数据
CRC16 校验码:低 8 位在前,高 8 位在后,占用 2 个字节

从机响应:地址 + 命令 + 起始地址 + 寄存器数 + CRC 校验码
     1byte + 1byte+ 2byte + 2byte + 2byte
地址:为响应仪表地址码,长度为 1 个字节
命令: 10H 写命令,长度为 1 个字节
起始地址:欲写的数据起始地址,占用 2 个字节
寄存器数:欲写的寄存器数量
CRC16 校验码:低 8 位在前,高 8 位在后,占用 2 个字节

寄存器数据表:

地址 描述 数据类型 读写 说明
0 显示值 Short R 范围:-1999~9999(有符号整数)
1 显示的小数点位置 Short R 范围:0~3
2 继电器下限报警值 Short R/W 范围:-1999~9999(有符号整数)
3 继电器上限报警值 Short R/W 范围:-1999~9999(有符号整数)
4 继电器动作回差值 Short R/W 范围:0~9999
5 继电器动作延时值 Short R/W 范围:0~250

八、接线方式及接线端子图

8.1 接线方式

直流数显电测仪表

8.2 接线端子图

直流数显电测仪表

说明:
1、接线端子图与产品背后实际接线端子图不同时,请以产品背后接线端子图为准。
2、HO 为上限报警继电器输出,LO 为下限报警继电器输出,仪表只带一路继电器输出时,上限报警、下限报警都通过下限报警继电器输出。
