ADR5系列智能软启动器 三相交流电动机软起动装置
ADR5系列智能软启动器的作用就是承受电机从静止到运转的启动过程中所产生的强大冲击电流，这个电流的大小和电机的功率和负载轻重有关。一般来说电机功率越大，启动需要的力矩也越大，启动电流也就越大，在众多的启动方式中启动冲击电流是额定电流的3－7倍不等。就像飞机一样，起飞时需要的动力特别大，而在巡航过程中则只需要很少的动力就可以了。
如此之大的启动冲击电流需要有专门的设备，更关键的是对于电动机来说启动电流控制在额定电流的4倍以内被视为安全的，否则将是危险的，因为长期过大的电流冲击会减短电动机和开关、接触器的使用寿命，根据相关数据统计，长期5－7倍的电流冲击，相关设备的使用寿命将大大缩短30%以上。
作为一种智能的软启动设备，ADR5系列智能软启动器能有效地降低电机启动电流，可以轻松地将电动机启动冲击电流降至额定电流的3倍以下，更让人惊喜的是ADR5系列智能软启动器还集成了多种电机保护功能，像过流、过载、电源缺相、过压、欠压、过热等，它都有。保证电机在生产过程中的安全。
有关ADR5系列智能软启动器技术参数和相关尺寸请看以下资料：
软启动器主回路接线图

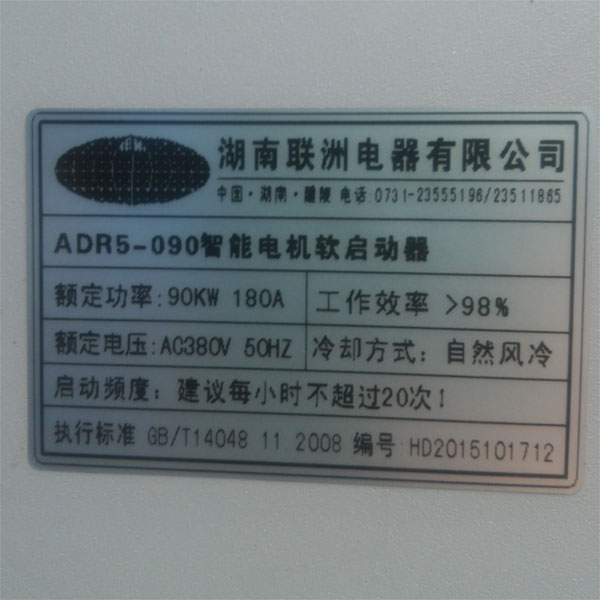

ADR5系列智能软启动器技术参数
| 生产标准 | 符合国家标准：GB14048.6-98 |
| 电源（V伏特） | AC380-15%...415+10% 400-15%...500+10% |
| 频率 | 50-60HZ赫兹 |
| 适用电机 | 鼠笼式三相异步电动机 |
| 保护功能 | 过流、过载、电源缺相、过压、欠压、过热 |
| 过程调节 | 起动、停止时间可调，电流电压按负载轻重调大调小 |
| 显示和控制 | 五位LED数码管显示，可设置面板控制、端子控制、远程控制 |
| 起动频度 | 建议每小时不超过20次 |
| 防护等级 | IP40（可协议） |
| 抗冲击 | 15G 11MS |
| 抗震能力 | 海拔地面起3000米以下，振动力装置0.5G以下 |
| 温度 | 工作环境0...+40不降容（+40-60℃之间，每升高1℃电流降低1.2%）存贮：-25...+70℃ |
| 湿度 | 95%无冷凝或滴水 |
| Z大工作高度 | 1000米以下不降容，1000米以上每增加100米电流降低0.5% |
| 冷却方式 | 自然风冷 |
| 产品质保 | 交货之日起壹年 |
| 供货期 | 壹天，数量多根据生产任务排单 |
ADR5系列智能软启动器外形尺寸和安装尺寸
| 型号 规格（KW） | 额定电流 （A） | 外形尺寸 | 安装尺寸 | 安装孔径 （MM） | 重量（KG） | |||
| A | B | C | D | E | ||||
| ADR5-5.5KW | 11 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-7.5KW | 15 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-11KW | 22 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-15KW | 30 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-18.5KW | 37 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-22KW | 44 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-30KW | 60 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-37KW | 74 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-45KW | 90 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-55KW | 110 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-75KW | 150 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| ADR5-90KW | 180 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| ADR5-110KW | 220 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| ADR5-132KW | 264 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| ADR5-160KW | 320 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| ADR5-185KW | 370 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| ADR5-220KW | 440 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| ADR5-250KW | 500 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| ADR5-280KW | 560 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| ADR5-320KW | 640 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| ADR5-400KW | 800 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| ADR5-450KW | 900 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| ADR5-500KW | 1000 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
ADR5系列智能软启动器基本功能设置
| 功能代码 | 功能名称 | 设定范围 | 出厂值 | 说明 |
| F0 | 起始电压 | 30-70% | 40 | 电压斜坡模式有效，代码FB设1时可修改，FB设0时起始电压为40% |
| F1 | 软起时间 | 2-60S | 16 | 电压斜坡模式有效，代码FB设1时修改有效 |
| F2 | 软停时间 | 0-60S | 04 | 设置0为自由停车，一托N时请设置为0 |
| F3 | 起动延时 | 0-999S | 00 | 按起动键用，倒计时方式延时启动，设0立即起动。 |
| F4 | 编程延时 | 0-999S | 00 | 运行继电器输出（03，04端子）设0时立即吸合 |
| F5 | 间隔延时 | 0-999S | 00 | 过热解除时也延时，延时期间状态指示灯闪烁提示 |
| F6 | 起动限制电流 | 50-500% | 400 | 限流模式有效，代码FB设0时修改有效，FB设1时限流值Z大400% |
| F7 | Z大工作电流 | 200% | 100 | F6，F7参数的输入方式由F8决定 |
| F8 | 键盘显示方式 | 00-03 | 01 | 显示电流数值、百分比 |
| F9 | 欠压保护 | 60-90% | 80 | 低于80%电压时开始保护 |
| FA | 过压保护 | 100-130% | 120 | 超过120%电压时开始保护 |
| FB | 起动模式 | 00-05 | 01 | 00限流，01电压，02突跳+限流，03突跳+电压，04电流斜坡，05双闭环 |
| FC | 输出保护允许 | 00-04 | 02 | 00初级，01轻载，02标准，03重载、04高级 |
| FD | 操作控制方式 | 00-07 | 00 | 设0时为键盘操作，2为端子控制 |
| FE | 重起动允许 | 00-09 | 00 | 0：禁止，01-09自动重起次数 |
| FF | 参数修改允许 | 00-01 | 01 | 00：不允许修改，01允许修改参数 |
| FH | 通信地址 | 00-64 | 00 | 用于多台设备与上位机通讯 |
| FJ | 编程输出 | 00-07 | 00 | 7种运行继电器输出（03，04端子）动作设置 |
| FL | 软停限流 | 0-1 | 00 | 自由停机模式 |
| FP | 电机功率 | 5-500KW | 90 | 匹配90KW以下电动机 |
| 提示：更详细设备请索要说明书！ | ||||
ADR5系列智能软启动器一二次接线图
| 端子标记 | 端子名称 | 说 明 |
| Ｒ、Ｓ、Ｔ | 主电路电源输入 | 连接三相交流电源 |
| Ｕ、Ｖ、Ｗ | 软起动输出连接 | 连接三相交流电动机 |
| Ａ2、Ｂ2、Ｃ2 | 旁路连接 | 连接旁路电磁接触器输入端 |
| Ｇ | 接大地 | 和箱体接地端子连接 |
