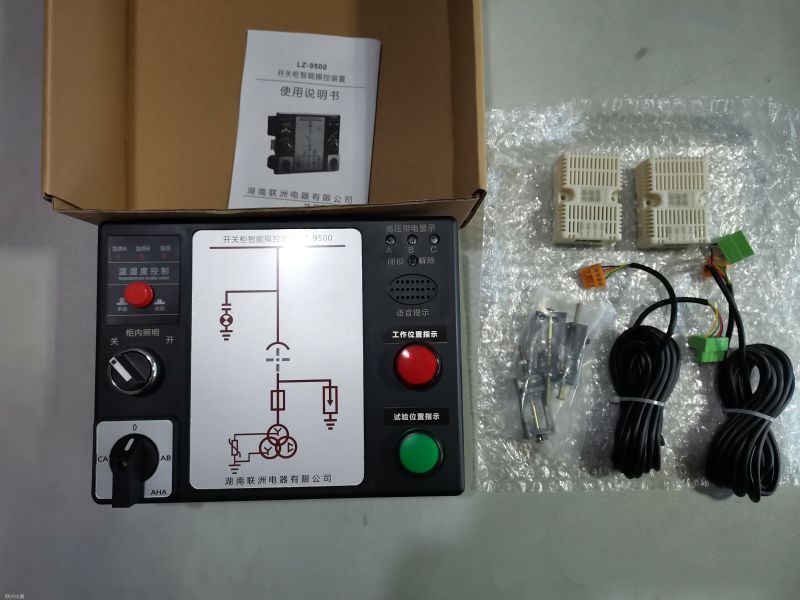

智能操控装置AK-ZK6300T的说明书

一、产品概述：

       智能操控装置AK-ZK6300T适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、智能语音防误提示、远方/就地操作、远程通信等功能。

二、产品特点：

♦ 功能强大

智能操控装置AK-ZK6300T 用于6KV至35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸指示、预分预合闪光指示、人体感应带电提示及柜内照明、语音防误提示、远方/就地操作、远程通信等功能。

♦ 智能化

   智能操控装置AK-ZK6300T采用单片机控制，与常规的开关柜状态显示器相比，增加了智能化功能。除可显示开关分合状态外，还可对误操作做出语音提示、判断断路器手车是处于试验位置与工作位置之间还是处于柜体之外并做出指示，具备RS485远程通信接口、人体感应语音提示等功能。

♦ 抗干扰能力强

    采用独特的抗干扰技术。

♦ 高可靠性

    采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。发光模块采用进口发光芯片，户外高亮级。

♦ 量身定做

    根据用户不同需求，量身定作不同的功能组合。

♦ 精致美观

   外观设计新颖独特，做工精致美观，简化、美化了开关柜面板。

四、设计理念：
     1、量身定做不同功能组合的产品，满足用户不同需求，物尽其用
     2、人机界面，信息丰富，操作简便，对避免误操作有显著作用。
     3、外观精美新颖、做工细致，简化了开关柜面板，美化了工作环境。
五、智能操控装置AK-ZK6300T开孔尺寸：220*165mm
六、使用说明：
     1、严格按照后视端子的功能定义接线，接好线后确认无误，再通电。
     2、将各开关量输入端子与公共端短接，观看对应功能的指示灯是否正常（发光或熄灭）。
     3、在自动加热除湿状态下，当环境湿度高于湿度设定值，达到形成凝露条件时，启动加热器，同时加热器接点闭合；当环境湿度不在满足凝露条件时，装置自动停止加热；

4、高压带电指示器的各输入端分别接入对应的高压带电传感器，高压带电指示灯亮，闭锁有效，闭锁灯灭；高压断开后，带电指示灯灭，闭锁接触，指示灯亮。在此系列产品中,三相(A、B、C)任意一相带电对应的指示灯亮，闭锁触点有效。
