BM65Q1、BM30Q1 系列双电源自动转换开关电器

概述

  BM65Q1、BM30Q1 系列自动转换开关电器适用于交流50Hz, 额定工作电压AC400V, 额定电流6A 至800A 的三相四线双路供电系统中,自动将一个或几个负载电路从一个电源转换至另外一个电源,以保证负载电路的正常供电。

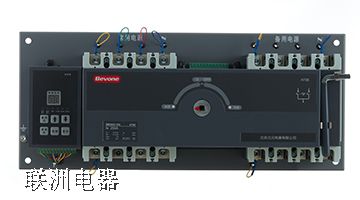

BM65Q1、BM30Q1 系列自动转换开关电器

  自动转换开关(ATSE)的国家产品标准是2002年10月发布,2003年4月开始实施的。但在此之前的几十年里,早就有了双电源供电系统的应用。遇到双电源转换的场合,大多使用双接触器和双断路器组合的形式来实现—而且这种使用方式至今也在使用。

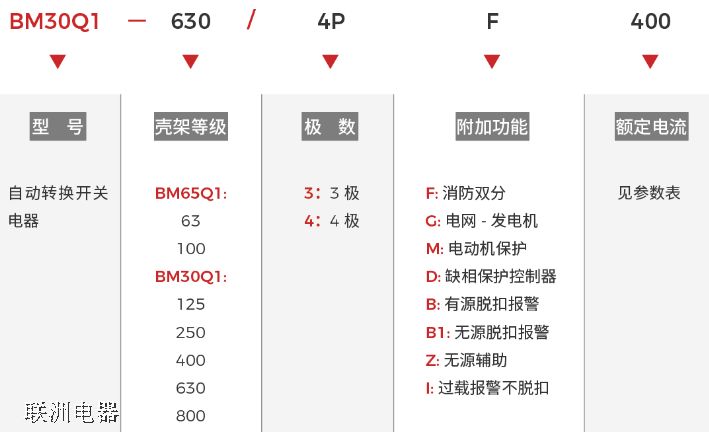

型号定义

BM65Q1、BM30Q1 系列自动转换开关电器

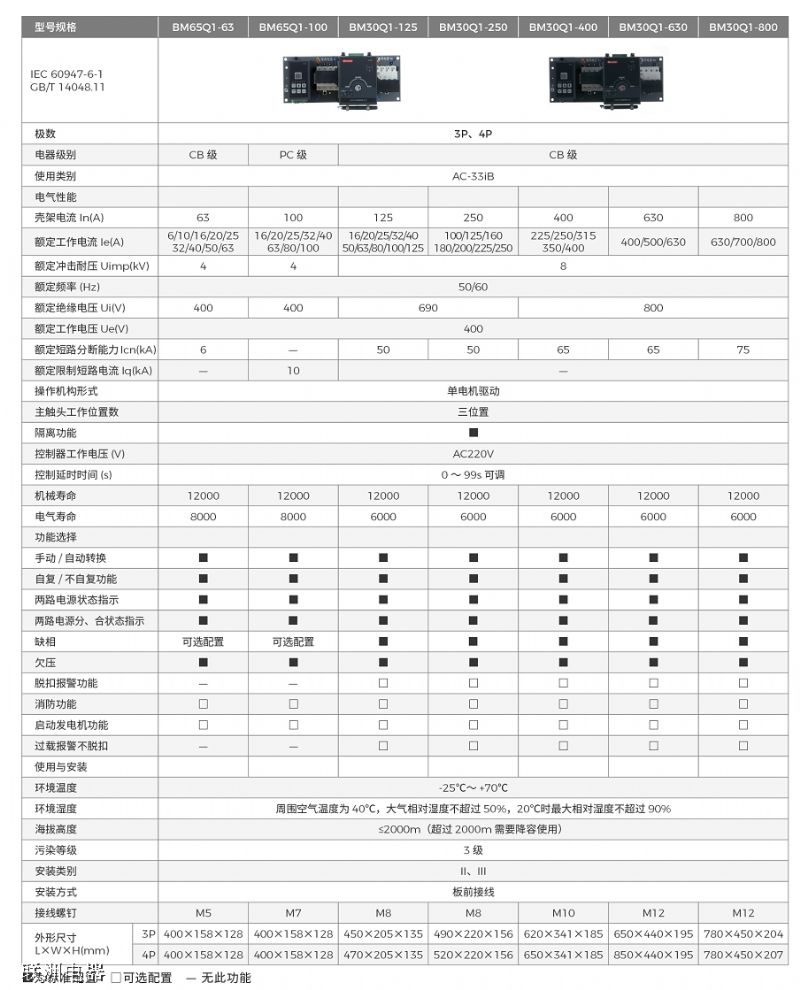

技术参数

BM65Q1、BM30Q1 系列自动转换开关电器

双电源自动转换开关电器分类

塑壳断路器类

  此类电源切换系统以塑壳式断路器为切换执行部件,切换功能用ATS自动控制单元完成,有机械和电气连锁,功能完善,操作性能好,使用寿命高,组成元器件较少,安装方便。该类属CB级转换开关电器,由两个断路器作为电流分断单元,并配备电流脱扣器 ,具备一D的保护能力,断路器的接通/分断能力比继电器高很多。
该类产品稳态时由机械结构进行保持,由于断路器同负荷隔离开关本身的区别,在过电流状况下的应用效果不如PC级产品。

隔离开关类

  负荷隔离开关型转换开关电器是在两个负荷隔离开关的基础上加装电动操作机构、机械连锁机构、自动控制单元等一体化组装而成。电流的分断单元为负荷隔离开关,其触头灭弧系统是以分断一次电弧要求设计的,不具备电路的保护功能,这一类产品属于PC级产品,它因采用了弹簧储能、瞬时释放的加速机构,能快速接通、分断电路或进行电路的转换,产品操作性能可靠。

一体式自动转换开关电器类

  此类电源转换系统是集开关与逻辑控制于一体,无需外加控制器,真正实现机电一体化的自动转换开关。此类电源切换系统产品的触头系统采用“单刀双掷”设计,为统一设计制造,体积小,结构简单。该产品不具备电流保护功能,属于PC级转换开关电器产品。该类产品一般转换时间比较小,开关切换驱动采用电机驱动,切换平稳可靠,操作器电机驱动只在开关切换瞬间有电流通过,稳态时无需提供工作电流,节能显著。产品无温升发热、触点粘结、线圈烧毁现象。开关带有机电联锁装置,可实现自投自复、自投不自复、失压、欠压、断相保护、手动-自动转换、延时控制等,为电源切换类主流产品。
