CFQR2软启动 三相交流电机启动器选型参考手册
由联洲电器公司研生产销售的CFQR2软启动主要用于启动5.5-500KW低压380V交流电机,该启动装置有软起与软停功能,内置多种启动模式应对不同轻重的设备负载,另外CFQR2软启动还集成多种电机保护功能,过流过载、过压欠压、缺相保护等。
1、每台CFQR2系列型软起动器在出厂前均进行了全部功能及运行测试,用户在收到设备并拆封后,请按下列步骤检查。如发现问题,请立即与CFQR2的销售人员联系。
2、外观检查有无任何运输过程中的损坏,如外盖和机壳的弯折,零部件的损坏或脱落等。
3、除软起动器外,还配有CFQR2用户手册以及产品合格证一份。
4、搬动时必须提取CFQR2软起动器的机身,不能提电路板控制盒,否则可能造成跌损或人身伤害。
CFQR2软起动器技术参数
生产标准 | 符合国家标准:GB14048.6-98 |
电源(V伏特) | AC380-15%...415+10% 400-15%...500+10% |
频率 | 50-60HZ赫兹 |
适用电机 | 鼠笼式三相异步电动机 |
保护功能 | 过流、过载、电源缺相、过压、欠压、过热 |
过程调节 | 起动、停止时间可调,电流电压按负载轻重调大调小 |
显示和控制 | 五位LED数码管显示,可设置面板控制、端子控制、远程控制 |
起动频度 | 建议每小时不超过20次 |
防护等级 | IP40(可协议) |
抗冲击 | 15G 11MS |
抗震能力 | 海拔地面起3000米以下,振动力装置0.5G以下 |
温度 | 工作环境0...+40不降容(+40-60℃之间,每升高1℃电流降低1.2%)存贮:-25...+70℃ |
湿度 | 95%无冷凝或滴水 |
Z大工作高度 | 1000米以下不降容,1000米以上每增加100米电流降低0.5% |
冷却方式 | 自然风冷 |
产品质保 | 交货之日起壹年 |
供货期 | 壹天,数量多根据生产任务排单 |
CFQR2软起动器外形尺寸和安装尺寸

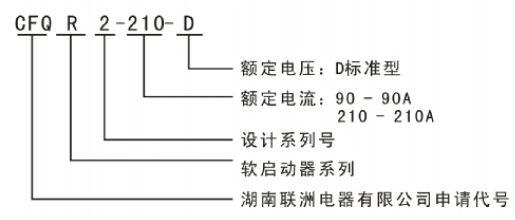

型号 规格(KW) | 额定电流 (A) | 外形尺寸 | 安装尺寸 | 安装孔径 (MM) | 重量(KG) | |||
A | B | C | D | E | ||||
CFQR2-22D 11KW | 22 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-30D 15KW | 30 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-37D 18.5KW | 35 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-44D 22KW | 40 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-60D 30KW | 65 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-74D 37KW | 75 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-90D 45KW | 90 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-100D 55KW | 110 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-145D 75KW | 145 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
CFQR2-175D 90KW | 175 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤15 |
CFQR2-210D 110KW | 210 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤15 |
CFQR2-250D 132KW | 250 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤15 |
CFQR2-300D 160KW | 300 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤24 |
CFQR2-370D 200KW | 370 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤24 |
CFQR2-440D 220KW | 440 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤24 |
CFQR2-470D 250KW | 470 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤24 |
CFQR2-530D 280KW | 530 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤24 |
CFQR2-570D 320KW | 570 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
CFQR2-720D 400KW | 720 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
CFQR2-840D 450KW | 840 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
CFQR2-940D 500KW | 940 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
CFQR2软起动器基本功能设置
功能代码 | 功能名称 | 设定范围 | 出厂值 | 说明 |
F0 | 起始电压 | 30-70% | 40 | 电压斜坡模式有效,代码FB设1时可修改,FB设0时起始电压为40% |
F1 | 软起时间 | 2-60S | 16 | 电压斜坡模式有效,代码FB设1时修改有效 |
F2 | 软停时间 | 0-60S | 04 | 设置0为自由停车,一托N时请设置为0 |
F3 | 起动延时 | 0-999S | 00 | 按起动键用,倒计时方式延时启动,设0立即起动。 |
F4 | 编程延时 | 0-999S | 00 | 运行继电器输出(03,04端子)设0时立即吸合 |
F5 | 间隔延时 | 0-999S | 00 | 过热解除时也延时,延时期间状态指示灯闪烁提示 |
F6 | 起动限制电流 | 50-500% | 400 | 限流模式有效,代码FB设0时修改有效,FB设1时限流值Z大400% |
F7 | Z大工作电流 | 200% | 100 | F6,F7参数的输入方式由F8决定 |
F8 | 键盘显示方式 | 00-03 | 01 | 显示电流数值、百分比 |
F9 | 欠压保护 | 60-90% | 80 | 低于80%电压时开始保护 |
FA | 过压保护 | 100-130% | 120 | 超过120%电压时开始保护 |
FB | 起动模式 | 00-05 | 01 | 00限流,01电压,02突跳+限流,03突跳+电压,04电流斜坡,05双闭环 |
FC | 输出保护允许 | 00-04 | 02 | 00初级,01轻载,02标准,03重载、04高级 |
FD | 操作控制方式 | 00-07 | 00 | 设0时为键盘操作,2为端子控制 |
FE | 重起动允许 | 00-09 | 00 | 0:禁止,01-09自动重起次数 |
FF | 参数修改允许 | 00-01 | 01 | 00:不允许修改,01允许修改参数 |
FH | 通信地址 | 00-64 | 00 | 用于多台设备与上位机通讯 |
FJ | 编程输出 | 00-07 | 00 | 7种运行继电器输出(03,04端子)动作设置 |
FL | 软停限流 | 0-1 | 00 | 自由停机模式 |
FP | 电机功率 | 5-500KW | 90 | 匹配90KW以下电动机 |
提示:更详细设备请索要说明书! |

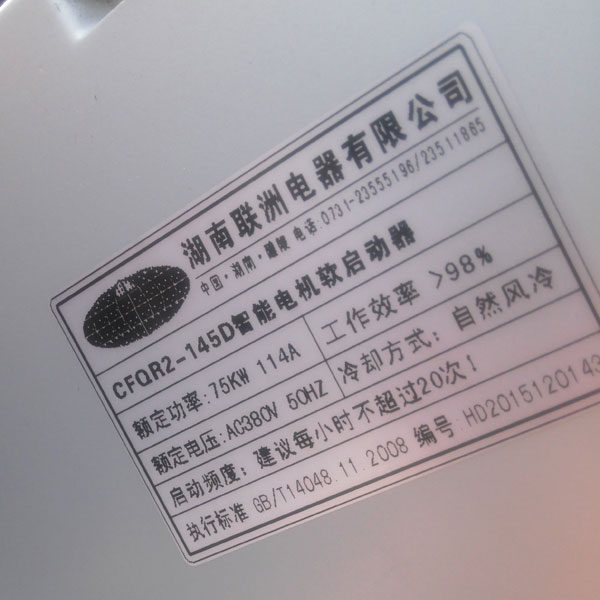

CFQR2软启动铭牌和实图:
