DDM4A / CMD4A 4位LED显示器 显示值与PLC内部数据一致
■主要用途
●4位0.8"LED数码显示;
●0000~9999 显示范围;
●带正负号及5个扩展特殊符号显示;
●小数点位置可编程控制;
●采用晶体管开关量输出驱动,单表仅需要4个开关量输出点,在多表连接方式下可共用选通输出点,节约大量I/O点;
●电源极性保护;
●显示值与PLC内部数据一致,精确,无误差、无零漂、无需计量。
●技术规范内容:
显示表接收如下图所示的数据传送规范:
■数据传送规范注释:
▲对于DDM4A四位显示表,第13个脉冲数据D4为小数点位置数据,并且当第13个脉冲数据完成后DDM4A将自动按接收的新数据刷新本表显示;
▲对于DDM5A五位显示表,第15个脉冲数据D5为小数点位置数据,并且当第15个脉冲数据完成后DDM5A将自动按接收的新数据刷新本表显示;
●接线方式:本显示表可以单表使用,也可多表使用。
若像上图所示有16块共计2组仪表,则每点输出同时驱动仪表选通点为2点(组),电流为2X6= 12mA,远远小于模块驱动24V/500mA能力。并且共使用8+4+4=14个输出点,平均每块表仅耗14/16 =0.875点;
随着驱动表的不断增加,平均每块表耗用点数不断下降。如果按每点驱动能力计算在不扩大驱动电流条件下,Z多可驱动500/6 -83组表,按每组8块计算,共可驱动83X8=664块显示表,占用晶体管输出点为8+4X83=340点,每块表平均仅耗约340/664= :0.512点;
由于采用14 个脉冲为1块表需要的脉冲数。串接8块表共需要8X14=112个脉冲。按3ms输出一个脉冲计算。故完成一个循环显示刷新周期需要112X3=336mS,即0.336秒即可完成数据显示更新。按此规律,只要保持8个显示表选通点,即便达到几百块表,刷新速度也基本不变。
驱动DDM数码表应为晶体管输出型。而机械式继电器输出型存在10ms过渡状态且触点寿命有限,固态继电器输出型存在着残余电流,可能会引起数码表误动作,因此我们不推荐使用。
DDM4A / CMD4A 4位LED显示器用于可编程控制器(简称PLC)、DCS、计算机等控制、采集系统显示某些数据、参数(如温度、压力、流量、速度、角度、位置、数量、频率、转速、电压、电流、功率、时间、故障代码等)。
■主要特点
●4线串行BCD码通讯方式; .●4位0.8"LED数码显示;
●0000~9999 显示范围;
●带正负号及5个扩展特殊符号显示;
●小数点位置可编程控制;
●采用晶体管开关量输出驱动,单表仅需要4个开关量输出点,在多表连接方式下可共用选通输出点,节约大量I/O点;
●电源极性保护;
●显示值与PLC内部数据一致,精确,无误差、无零漂、无需计量。
■主要参数
工作电压 | DC 4.8~5.5V未隔离 | |
功率消耗 | ≤460mW | |
驱动隔离 | 有 | |
额定驱动电压 | DC 24V | |
驱动电压、电流 规范 | “0” | 0~5V/0~1mA |
“1” | 15~30V/3~6.1mA | |
接口信号 | 源、漏型晶体管输出可任意选择 | |
传送距离 | 非屏蔽电缆<30M | |
显示方式 | LED数字显示,字高20mm (0.8”) | |
特殊显示 | -、P、L、H、E 小数点位置可编程 | |
脉冲宽度 | >2ms | |
刷新速度 | >14×2ms | |
显示精度 | 与PLC内部对应数据一致 | |
外形尺寸 | 宽96×高48×深112mm | |
重量 | 不含包装约0.12Kg | |
安装方向 | 任意 | |
工作温度 | -10 ~ +55℃; | |
工作湿度 | 35 ~ 85%(不结露); |
■使用方法
多功能数码显示表接收四位串行BCD码通讯数据。通讯模式的技术规范和接线方式如下:●技术规范内容:
显示表接收如下图所示的数据传送规范:
■数据传送规范注释:
▲对于DDM4A四位显示表,第13个脉冲数据D4为小数点位置数据,并且当第13个脉冲数据完成后DDM4A将自动按接收的新数据刷新本表显示;
▲对于DDM5A五位显示表,第15个脉冲数据D5为小数点位置数据,并且当第15个脉冲数据完成后DDM5A将自动按接收的新数据刷新本表显示;
●接线方式:本显示表可以单表使用,也可多表使用。
▲单表接线见下图所示:单表使用时只需要4个晶体管输出点。

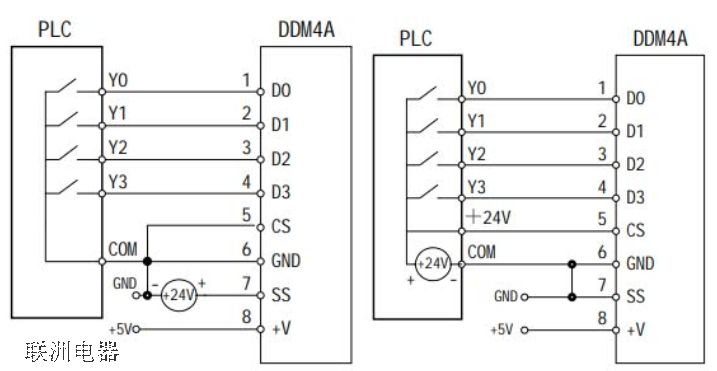

漏驱动方式接线图 源驱动方式接线图
▲多表接线
下图为采用三菱FX系列PLC晶体管输出模块驱动多块显示表接线示意。多表驱动连接示意:
我们知道,像FX0N-8EYT晶体管输出单点可直接驱动24V/500mA以下无感负载。DDM4A每点所需要的驱动电流Z大为24V/5~6mA。若按每8块表作为- -组,设置8个表选晶体管输出点,则每组可驱动8块DDM4A表共占用8+4=12个输出点,每块表平均仅耗12/8=1.5 点;若像上图所示有16块共计2组仪表,则每点输出同时驱动仪表选通点为2点(组),电流为2X6= 12mA,远远小于模块驱动24V/500mA能力。并且共使用8+4+4=14个输出点,平均每块表仅耗14/16 =0.875点;
随着驱动表的不断增加,平均每块表耗用点数不断下降。如果按每点驱动能力计算在不扩大驱动电流条件下,Z多可驱动500/6 -83组表,按每组8块计算,共可驱动83X8=664块显示表,占用晶体管输出点为8+4X83=340点,每块表平均仅耗约340/664= :0.512点;
由于采用14 个脉冲为1块表需要的脉冲数。串接8块表共需要8X14=112个脉冲。按3ms输出一个脉冲计算。故完成一个循环显示刷新周期需要112X3=336mS,即0.336秒即可完成数据显示更新。按此规律,只要保持8个显示表选通点,即便达到几百块表,刷新速度也基本不变。
驱动DDM数码表应为晶体管输出型。而机械式继电器输出型存在10ms过渡状态且触点寿命有限,固态继电器输出型存在着残余电流,可能会引起数码表误动作,因此我们不推荐使用。
■显示参数
DDM4A显示 | D0-D4内容 | D数据 | 小数点位置 |
0 | 0 | 0 | 0000 |
1 | 1 | 1 | 1111. |
2 | 2 | 2 | 222.2 |
3 | 3 | 3 | 33.33 |
4 | 4 | 4 | 4.444 |
5 | 5 | 5555 | |
6 | 6 | 6666 | |
7 | 7 | 7777 | |
8 | 8 | 8888 | |
9 | 9 | 9999 | |
- | 10 | ---- | |
P | 11 | PPPP | |
L | 12 | LLLL | |
H | 13 | HHHH | |
E | 14 | EEEE |
显示值与驱动数据见下表所示:

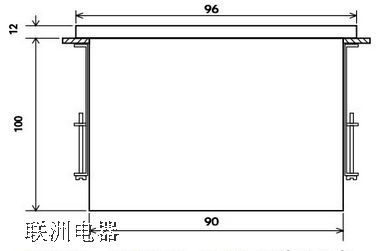

DDM4A、DDM4A1、DDM4A2外形尺寸

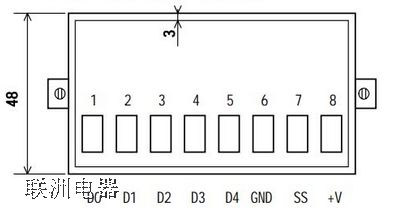

DDM4A接线端子(开孔尺寸为92mmX 44mm )
