HJKCS1A/HJKCS3F电容补偿复合开关 动态无触点开关
HJKCS1A/HJKCS3F电容补偿复合开关是一种能够对电力并联电容器进行快速投切的电子型功率器件,其电气结构主要由大功率反并连晶管模块、隔离电路、触发电路、同步电路、保护电路、驱动电路及内置快速放电装置组成,并配有控制开关导通或截止的接线端子,控制逻辑电压OV(截止)、12V(导通)。本开关具有安装简单、维护方便、响应速度快,投切无涌流、工作无噪声稳定可靠、缺相保护等特点。是无功功率动态补偿装置用投切电容组的理想器件。

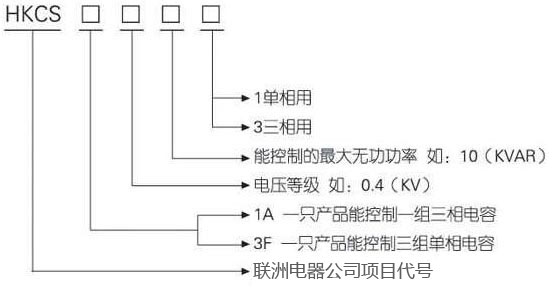

型号规格 | 可控制电容器容量(KVAR) | 额定电流(A) |
---|---|---|
HKCS1A-0.4-15-3 | 15 | 30 |
HKCS1A-0.4-20-3 | 20 | 40 |
HKCS1A-0.4-30-3 | 30 | 63 |
HKCS1A-0.4-40-3 | 40 | 90 |
HKCS1A-0.4-50-3 | 50 | 110 |
HKCS1A-0.4-60-3 | 60 | 120 |
HKCS1A-0.4-80-3 | 80 | 160 |
HKCS3F-0.25-5-1 | 5 | 30 |
HKCS3F-0.25-10-1 | 10 | 63 |
HKCS3F-0.25-15-1 | 15 | 110 |
HKCS3F-0.25-20-1 | 20 | 120 |
