JCQ1-20-2000避雷器在线监测器 避雷计数器
JCQ1系列避雷器在线监测器 （又称避雷器漏电流及动作记录器），是高压交流电力系统中与氧化锌避雷器配套使用的仪器，该仪器串接在避雷器接地回路中。
JCQ1系列监测器中的毫安表用于监测运行电压下通过避雷器的漏电流（峰值），可以判断避雷器内部是否受潮，元件是否异常等情况；污秽表用于监测避雷器瓷套外部的污秽电流的大小（也就是污秽的大小）；动作计数器则记录避雷器的过电压动作次数。
雨天或潮湿天气，瓷套外表的漏电流会同时进入监测仪毫安表内，使毫安表在瓷套漏电流大的时候，无法正确反映避雷器的内外部问题。因此我们在监测仪中增加了一块污秽表，在瓷套底部套上屏蔽环，把外部漏电流与避雷器漏电流同时分开，并将外绝缘污秽程度在污秽表上反映出来，使我们的ES型监测器更完美。

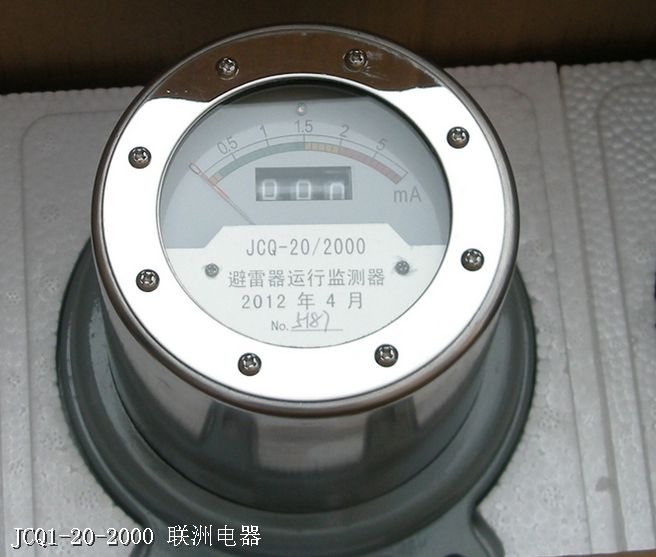

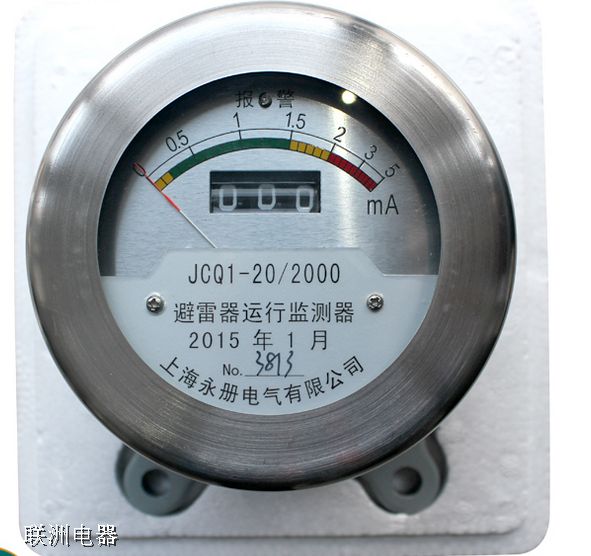

实物图：
