JDC系列软启动控制器 产品特点、选型、应用接线
一、性能简介
JDC系列软启动控制器采用单片机设计，主要应用于各类交、直流电动机的可控硅调压软启动和软停止。软启动时间0-300秒可设定，电压起点和止点可设定（%），起点和高点各输出一路开关量便于联锁控制，光柱动态显示输出变化趋势。支持各种类型的可控硅主回路触发控制，除了本机按键启动运行、停止，还可以外接按钮操作。具备RS485、RS232通信接口。
二、主要技术指标
移相范围：≤178°（单相）
软启时间：0-300s
触发容量：[强触发型≤2000A的可控硅]；[脉冲变压器触发型≤1000A的可控硅]；
电源电压：65~264V交、直流
功 耗：<3W

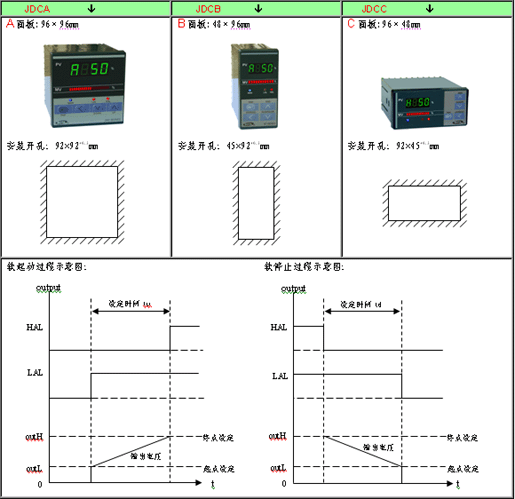

尺寸规格：
三、选型规则
例：需要一台三相三线制软启动控制器，外形尺寸96×96，带一路上限输出，需要外接按钮操作。则型号为：JDCA-C3-J1N-W1
四、应用接线示意图
