3路一体式低压互感器:LSY-10三相电流互感器

产品名称:LSY-10三相一体组合式互感器

产品型号:LSY-10

产品代码:LSY150075080

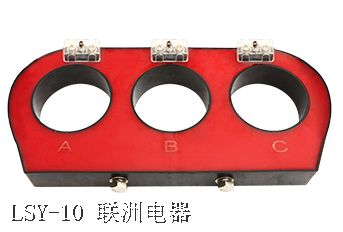

LSY-10

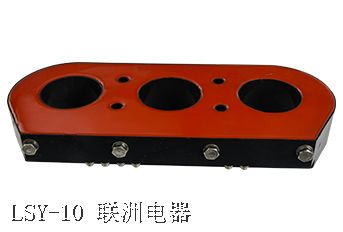

LSY-10

产品简介: LSY型三相一体式电流互感器俗称为3路一体式低压互感器,适合安装在环网开关柜和主柱上开关的三相套管上,用于三相电流和零序电流的测量和保护,也可用于多根电缆回路的零序电流的测量和保护。

技术参数

概述
       LSY型三相一体式电流互感器适合安装在环网开关柜和主柱上开关的三相套管上,用于三相电流和零序电流的测量和保护,也可用于多根电缆回路的零序电流的测量和保护。
       该系列零序电流互感器的铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。

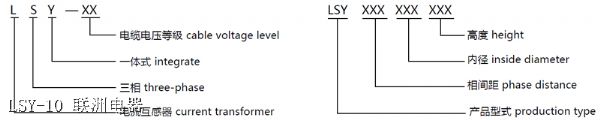

命名规则                                                                       产品代码

LSY-10


技术参数                                                                             适用条件
额定频率 Rated frequency:                                       50Hz or 60Hz         环境温度 Ambient temperature:             -25℃-+40℃
额定二次电流 Rated secondary current:                   5A or 1A                日平均温度 Average temperature of day: ≤40℃
额定短时热电流 Rated short-time thermal current:  40kA,1s              海拔高度 Altitude:                                    ≤3000m
额定连续热电流 Rated continuous thermal current: 120%In                 污秽等级 Pollution class:                          III
工频耐压 Continuous power-frequency voltage:      3kV , 1min
仪表保安系数 Instrument security factor:                   FS≤10

接线原理图
产品尺寸

型号
Type
产品代码
Product code
规格尺寸  (mm)
Size
一次电流(A)
Primary current
重量(kg)
Weight
LSY-10LSY105078080105×80×φ7820-6005.1
LSY107075065107×65×φ7520-6004.5
LSY110076070110×70×φ7620-6005.0
LSY110085040110×40×φ8520-6003.1
LSY110085110110×110×φ8520-6008.6
LSY110090070110×70×φ9020-6005.2
LSY120083080120×80×φ8320-6004.3
LSY135078080135×80×φ7820-60011.2
LSY135083057135×57×φ8320-6006.8
LSY135083075135×75×φ8320-6009.6
LSY135110067135×67×φ11020-6007.2
LSY135110085135×85×φ11020-6009
LSY140090070140×70×φ9020-60010.9
LSY150075080150×80×φ7520-60010.6
LSY150078080150×80×φ7820-60012.6
LSY205080075205×75×φ8020-60011.8
LSY210100066210×66×φ10020-60012.4

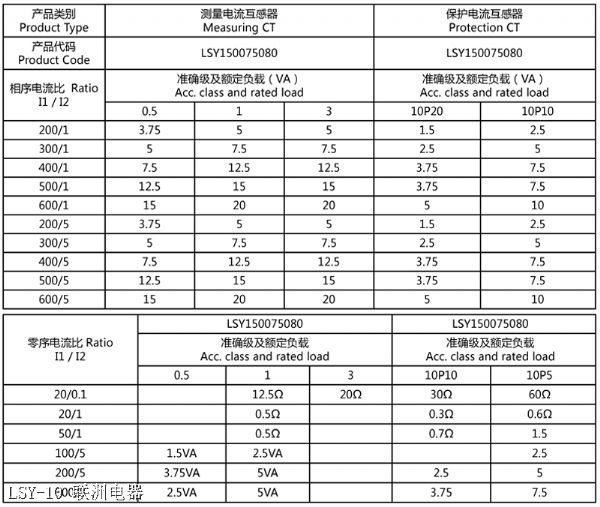

电流比、准确级及其额定负载如下所示:
LSY-10

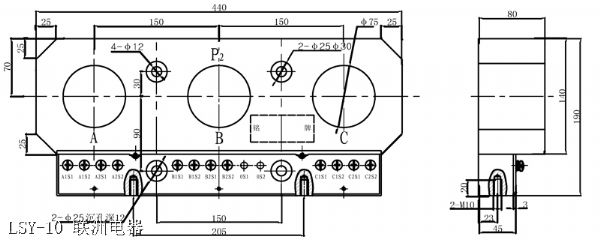

外形尺寸图

LSY-10
