LXUP-F60 LXUP-F100 LXUP-F200智能微型直流电源

概述

　　LXUP-F智能微型直流电源是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流操作系统在交流失电时使微机保护失去保护作用的缺陷，解决因操作过电压及谐波等因素使 UPS 失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。

　　LXUP-F 智能微型直流电源具有市电输入和 PT 输入两种方式，输出方式从 DC220V 至 DC24V 各种规格，可以满足各种使用场合。装置Z大输出功率可达 500 或 800W，可以满足不同负载的需求。

　　LXUP-F 智能微型直流电源体积小，安装接线方便，适合于分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

　　LXUP-F 智能微型直流电源采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。装置具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理。

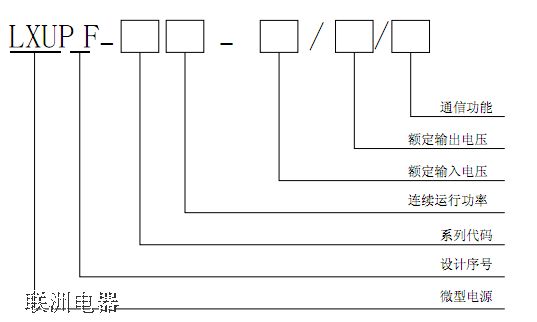

选型

说明：

系列代码：N—电池内置，W—电池外置，F—嵌入安装式显示，L—24V、48V 输出

连续运行功率：

60—长期输出达功率 60W，
100—长期输出达功率 100W
200—长期输出达功率 200W

额定输入电压：220—额定输入电压交流 220V，100—额定输入电压交流 100V
额定输出电压：220—额定输出电压直流 220V，110—额定输出直流电压 110V
通讯功能：T 表示带通信，空表示不带通信。

结构特征与工作原理

本装置采用模块化设计理念，结合单片机技术与高频开关电源技术，根据电力系统用户使用要求特别设计的结构利于开关柜上安装使用。

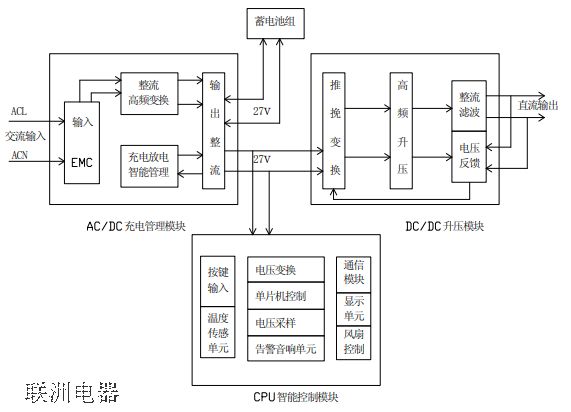

其基本工作原理见下图

主要技术参数

电源输入

a) 额定交流输入电压：AC220V，允许工作范围 AC165V～AC265V（对应 220VAI 型）；
AC100V, 允许工作范围 AC85V～AC135V（对应 100VAI 型）；
b) 频率 50Hz
c) 波形：正弦波，波形畸变<5%
d) 功率要求：单台不小于 250VA。

输出功率

a) 连续运行功率：400W(LXUP-F60)系列≤60W；600W(LXUP-F200)系列≤200W可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达 8～24 小时。

b) 短时运行功率：400W(LXUP-F60)系列≤160W，20S；

600W(LXUP-F200)系列≤300W，20S；可满足 VS1、VD4、ZN21 等大多数 10KV 系统弹操机构断路
器，电动负荷开关储能供电需要。

c) 瞬时运行功率：400W(LXUP-F60)系列≤600W，100ms；600W(LXUP-F200)系列≤1000W，100ms；
可满足 VS1、VD4、ZN21 等大多数 10KV 系统弹操机构断路器及电动负荷开关分合闸供电需要；由电池后备供电时，可操作 20 次以上。

功率消耗

装置本身消耗的功率不大于 8W。

能量的额定再生时间

当装置在输入电源停电后，工作一D时间（具体时间长短由蓄电池及负载参数决定）后自动保护停止输出，如果交流电源恢复，装置恢复输出并在 72 小时之内可将蓄电池重新充满。

通信速率及规约

通信速率 2400bps（9600bps）
规约采用本公司电源通信规约或另约定（modbus）。
