PTR01型低压全数字晶闸管软起动装置
一、产品概述
PTR01型软起动器是一种高性能通用型异步电动机起动设备，该产品采用单片机控制技术，结合强大的软件支持，使电路得以简化，具有适应性强，可靠性高的特点，通过操作键盘，可设置和显示电压、电流、起动时间、故障保护等各项参数，键盘操作或外控操作可选择。本产品为壁挂式结构，通过优化的模块化设计，使其体积更小、重量更轻、外形更美观。
二、使用条件
供电电源：三相交流380V～660V（-10%，+15%），50Hz；
适用电机：一般鼠笼式异步电动机；
起动频度：建议每小时起停不超过15次（根据负载）；
冷却方式：强迫凤冷；
使用条件：使用时必须配接旁路接触器及必要的电机保护装置；
防护等级：IP20；
海波高度：海拔超过1500米，应相应降低容量使用；
环境温度：在-10℃～+40℃之间；
相对湿度：不超过95%（20℃±5℃）,无凝露；
使用环境：无易燃易爆、腐蚀性气体，无导电性尘埃，室内安装，通风良好。

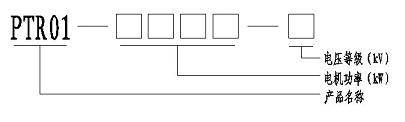

三、型号说明
四、产品规格
| 型号 | 适配电机 | 起动时间 | ||
| 额定功率（kW） | 额定电流（A） | 额定电压（V） | ||
| PTR01-15 | 15 | 30 | 380V～660V | 10～60S可调 |
| PTR01-22 | 22 | 44 | ||
| PTR01-30 | 30 | 60 | ||
| PTR01-37 | 37 | 75 | ||
| PTR01-45 | 45 | 90 | ||
| PTR01-55 | 55 | 110 | ||
| PTR01-75 | 75 | 150 | ||
| PTR01-90 | 90 | 180 | ||
| PTR01-110 | 110 | 220 | ||
| PTR01-132 | 132 | 260 | ||
| PTR01-160 | 160 | 320 | ||
| PTR01-187 | 187 | 395 | ||
| PTR01-200 | 200 | 400 | ||
| PTR01-250 | 250 | 480 | ||
| PTR01-280 | 280 | 550 | ||
| PTR01-350 | 350 | 700 | ||
| PTR01-400 | 400 | 800 | ||
