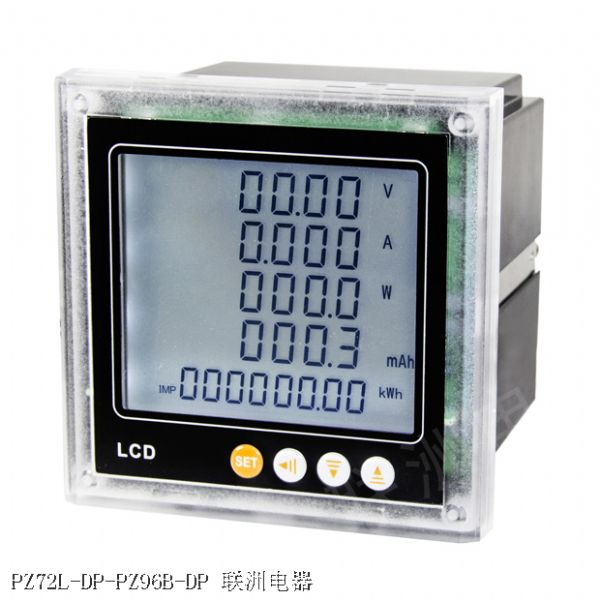

PZ72L-DP、PZ96B-DP智能直流功率表
智能直流功率表可以直接取代常规测量仪表。作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。
PZ72L-DP、PZ96B-DP智能直流功率表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电流、电压和功率。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
智能直流功率表知名品牌主要有上海安科瑞PZ72-DP、PZ72L-DP/C、PZ96B-DP/C等等。
智能直流功率表的功能和技术参数。
智能直流功率表
适用环境
l 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
l 储存温度：-20℃~+70℃等
l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所
l 海拔高度：≤2500m
电磁兼容
l 静电抗干扰实验 Ⅲ级(IEC61000-4-2)
l 辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
l 浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
l 射频传导干扰试验 Ⅲ级(IEC61000-4-6)
l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
选配功能
l C — 带RS485通讯接口，采用Modbus协议
l K — 带开关量输入／输出
l M — 模拟量输出
l J — 继电器报警输出
技术参数
电流输入
直流电流 0~10A（直接输入，启动电流：5mA）
0~9999A（外置分流器或霍尔元件，量程可编程设定）
分 流 器 支持输出为75mV
霍尔元件 支持输出为0~20mA、4~20mA、0~5V、0~10V等
功耗≤1mW
电压输入
直流电压：0~1000V
输入阻抗 ≥2kΩ/V
过 载
1.2倍可持续正常工作，2倍持续1秒
精度等级
电流、电压：0.5级
频率：0.05Hz
有功功率：0.5级
无功功率：1.0级
绝缘电阻
≥100MΩ
工频耐压
电源端子组与信号输入、输出端子组之间3kV/1min（RMS）
平均无故障工作时间
≥50000h
电能
2路集电极开路的光耦脉冲
工作电源
电压范围 85~265VAC,50/60Hz、110~350VDC、36~48VDC
功耗≤2W
模拟量输出
DC4～20mA、DC0～20mA(负载<500Ω)
报警
1路继电器输出，2A/30VDC或2A/250VAC
开关量输入
干接点输入，仪表内置电源，光耦隔离
开关量输出
常开继电器无源触点，1A/30VDC或2A/250VAC
通讯
RS485接口，半双工、光电隔离，Modbus-RTU协议
波特率1200、2400、4800、9600、19200可选
显示方式
LED或LCD（高亮蓝色背景光、背光延时时间可调）
仪表外形及安装尺寸 （单位mm）
PZ72L-DP方形 — 面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为91mm
PZ96B-DP方形 — 面框尺寸为仪表面框尺寸为48mm*96mm，开孔尺寸为44mm*91mm，安装深度为131mm
