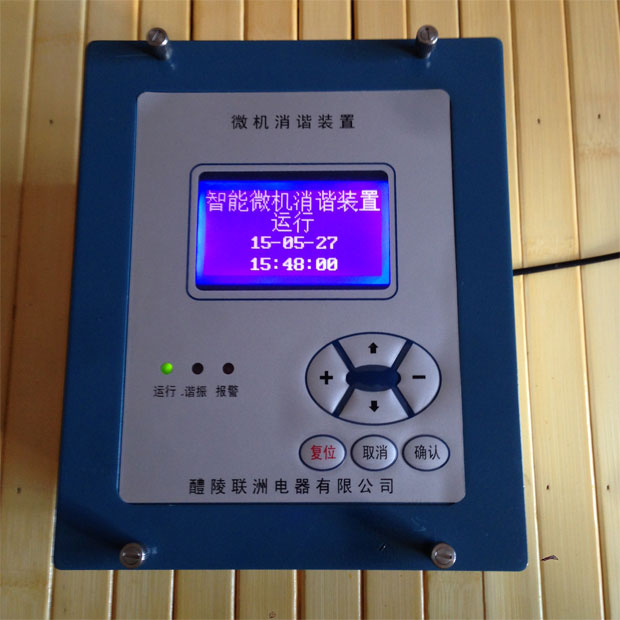

SC-DTX微机消谐装置的工作原理和功能特点
一、工作原理
电力系统中有许多铁芯电感元件，例如变压器、电压互感器、消弧和并联补偿电抗器，这些大都为非线性元件，它和系统的电容组成许多复杂的振荡回路，如果满足一D的条件，就可激发起持续时间较长的铁磁谐振过电压。发生铁磁谐振时产生的较高过电压和较大的过电流，极易使电力设备的绝缘损坏，严重情况下危及运行人员的安全。
SC-DTX系列微机消谐装置实时监测电压互感器开口三角电压和频率，当发生铁磁谐振时，装置瞬时开启消谐电路，产生强大阻尼，从而消除铁磁谐振。
（有关产品价格请联系我们，我们会根据您的数量给您报一个Z低折扣的优惠价。）
二、功能及特点
适用于配电网各种电压等级。
迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。
能区分外部过电压、铁磁谐振和单相接地。
采用大功率、无触点消谐元件，消谐迅速、可靠。
提供一组无源报警节点。
故障发生时，能显示故障报告（类型、时间、电压值和频率）。
可配置通信接口将相关信息传给上级监控系统。
保存五条Z近发生的故障信息，失电后数据不丢失。
硬件看门狗电路防止死机现象发生。
具有完善的自检功能。
人机接口操作简单方便，全中文菜单，显示信息丰富直观。
注：我公司可生产监测1-4段母线电压的消谐装置，外形为两种：一种尺寸为160mm×160mm×140mm（宽×高×深），开孔尺寸为152mm×152mm（宽×高）；另一种尺寸为265mm×178mm×140mm（宽×高×深），开孔尺寸为239mm×179mm（宽×高）。
三、技术参数
1、环境要求
户内使用，通风应良好 。
环境温度：-10℃ ～ +55℃
相对湿度：小于90%，表面无凝露 。
海拔高度：< 4000m 。
周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
2、技术参数
工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤15W。
报警节点容量：AC250V，5A；DC220V，3A。
通信接口：RS232/485。
通信规约：CDT。
