YLQ系列高压笼型电机软起动装置
YLQ系列原理
YLQ系列高压笼型电机软起动装置的原理是在高压鼠笼式(同步)电机的定子回路中串入起分压和限流作用的特种水电阻，在完成起动的过程中，水电阻阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电动机定子上端电压逐步升高，当电动机的转速接近额定转速时，水电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动
性能特点
YLQ系列恒流软起动：起动电流为额定电流的2—3.5们倍，降低电动机的发热，有效延长电机的使用寿命.
起动平滑无冲击，起动压降在9%以内，对电网影响小.
不受电网电压波动和负载变化的影响，可确保一致起动成功，并可连续起动5-7次.
配有完善的报警提示功能和电机保护功能.
结构简单，操作自动化，维护方便.
YLQ系列高压笼型电机软起动采用PLC控制或者继电器控制.可检测起动电流，实现闭环控制.
使用环境条件：
环境温度 -40℃—+55℃
相对湿度 ≤85%
海拔高度 ≤2km（特殊设计另外协商）
倾斜度 ≤5°
主要参数
额定电压（kv） 3、6、10
Z高电压（kv） 3.5、6.9、11.5
起动电流 2-3Ie
起动时间 10-60-120s可调
电液工作温度 5-65℃
起动次数 5-7次

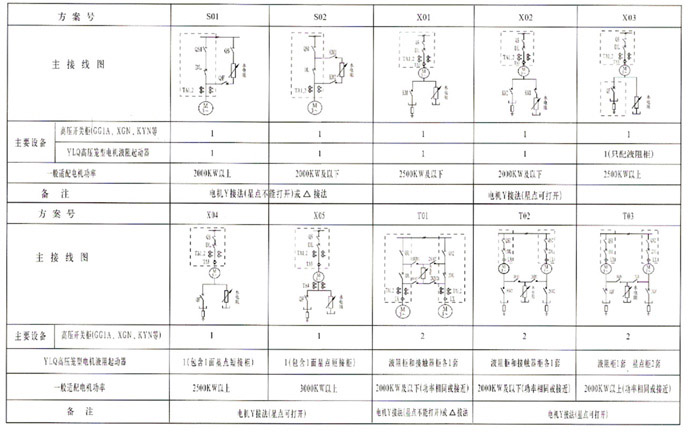

YLQ系列高压笼型电机软起动一次方案图
