一种二次控制回路:分布式直流电源
产品概述

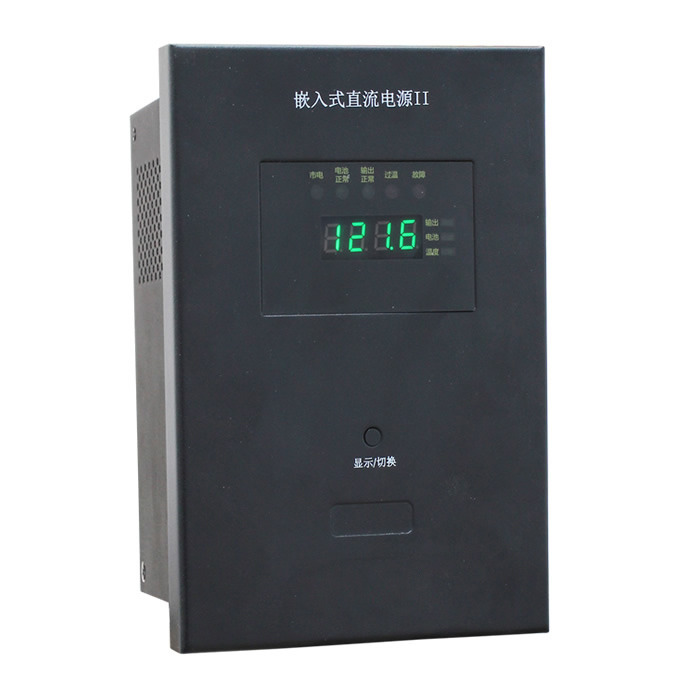

分布式操作电源是一种二次控制回路控制电源,一种分布式直流电源、嵌入式直流电源,主要应用于小型开关站和用户末端,为二次控制回路(如微机保护等智能终端、指示灯、模拟指示等)供电,为符合功率等级的一次开关设备(弹操机构真空断路器、永磁机构真空断路器、电动负荷开关等)提供直流操作电源。分布式操作电源装置具有市电输入和PT输入两种方式可以满足各种使用场合,装置Z大输出功率可达1100W,可以满足不同负载的需求。
分布式操作电源装置采用高频电源技术,蓄电池采用自动充电管理模块进行维护,大大延长蓄电池的使用寿命,使得装置运行更加安全可靠。装置具备通讯、报警功能,可以方便地实现无人值守的远程自动化管理。
技术参数
技术指标 参数 交流输入 Z多提供两路三相交流输入 交流输入电压 380V±15% 电压规格 110V、220V 电池容量 20Ah及以上 工作频率 50Hz±10% 额定输出电压 220V/110V 输出电压范围 198V~286V /99V~143V 连续可调 输出电流等级 10A~320A 输出限流 额定电流×(10%~105% ) 动态响应 在20%负载跃变到80%负载时恢复时间≤200μS,超调≤±5% 效率 ≥95%(单模块) 绝缘电阻 ≥20MΩ 绝缘强度 输出对地、输入对地、输入对输出施加2.5KVAC, 1min无飞弧无闪络。 相对湿度 ≤90% 海拔高度 ≤2000m 环境温度 -10℃~40℃ 可闻噪音 自冷≤40dB 风冷≤55dB(距柜体1米处) 外形尺寸 2260*800*600mm标准型,1600*600*600mm经济型 防护等级 IP50 产品认证 ISO9001、CE、检验报告 产品特点
分散安装,节省占地面积
根据分布式的设计思想,分布式操作电源直接安装在智能开关柜的仪表门上,可节省直流屏的占地面积,因电源在开关柜内,可减少电缆的使用量,减少施工工作量。
分布式供电方式,可靠性极大提高
采用分布式的供电方式,当某一回路发生故障时,其它回路的电源装置不受影响,避免出现一点故障全站无操作电源,与集中供电的直流屏相比,其总体可靠性得以极大提高。
多种输入输出方式,适用范围广
分布式操作电源能根据客户的需求提供直流220V、110V、48V、24V输出,交流输入范围为85~265V,灵活适用于PT及市电供电。
智能化管理维护
自监测、自诊断可靠性高,电源工作状态和工作参数一目了然。
智能化电池管理
内置蓄电池自动充电管理模块,自动对电池进行智能化均浮充管理,大大延长蓄电池的寿命,使运行更加可靠和安全。
