CG3202 智能温差式防凝露控制器资料与图解
根据凝露发生和预防机理，只要使开关柜内部的温度始终保持高于柜外部的环境温度，且尽量降低柜体内部的相对湿度，就完全可以预防柜内产生凝露。
为了确保柜内温度始终保持高于柜外部的环境温度，又要满足节电目的，CG3202智能温差式防凝露控制器将取消现有流行的凝露传感器，利用3个温度传感器，一个测柜体外部的环境温度;其余的测柜体内部各隔室的温度，通过CPU智能化控制加热器的投切来调节柜内温度，使开关柜内部要防凝露的部位的温度始终比柜外环境温度至少高1°C~3°C，使之不具备凝露发生的条件，起到预防凝露的作用。当柜体内外有2°C~3°C温差时就停止加热，当柜体内外温差低于1°C~2°C时就启动加热器。这种方法改变了原来用凝露传感器感知结露再启动加热的低灵敏方式，智能式的温差控制方式可以大大提高开关柜防凝露的可靠性和工作寿命(因热敏电阻的寿命是凝露传感器的数十倍)，而且对于用长期加热的驱潮方式改为用这种方法来防凝露有着明显的节能效果。
为了进一步提高防潮、防凝露的可靠性，在每台防凝露控制仪表中增加线性测量的相对湿度度传感器。CG3202智能温差式防凝露控制器可在监测、温度、温差的同时，CPU还可以测量、显示柜内的相对湿度。根据多种参数来判别、控制电柜内部的相对湿度(如超过70%RH时强制启动加热)，进一-步提高驱潮和防凝露能力。
主要技术指标与功能

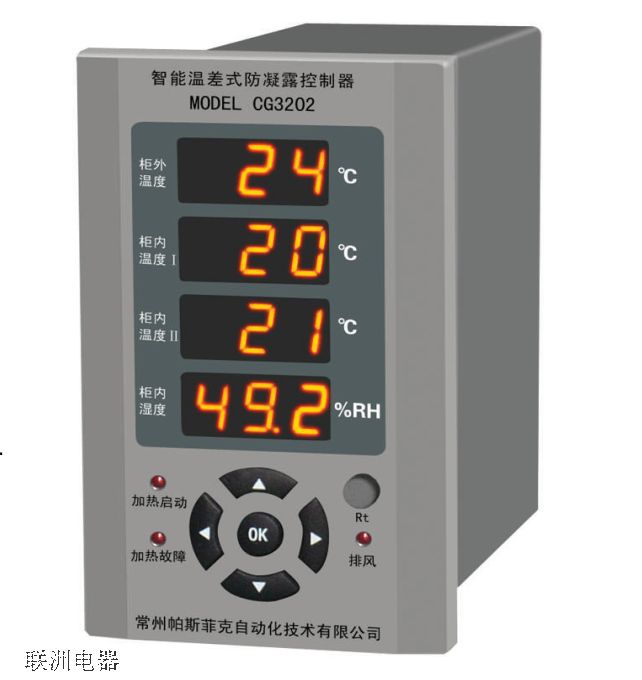

面板显示:一路柜外温度值，二路柜内温度值
-路柜内湿度值，以及加热、排风、报警等指示
测温范围及精度: - -20~809C土%+1字
柜内测湿范围及精度: 20%~98%RH土5%
加热启动条件(其中任- -项满足即启动加热)
1.柜内温度-柜外温度≤1°C时 2.柜内湿度> 70%RH时
3.柜内温度≤5C时
4.手动强制加热
加热停止条件:.
1.需要同时满足的条件:
①柜内温度-柜外温度> 2°C时②柜内温度> 13°C时
③柜内湿度≤60%RH时
2.单一满足的条件:柜内温度>35°C时加热停止
高温排风启动条件:柜内温度> 50°C时
高温排风停止条件:柜内温度< 45C时
加热继电器(有源AC220V输出)触点功率: 220VAC/5A X2路
排风继电器(无源输出)触点功率: 220VAC/5A X1路
RS485接口:波特率4800，MODBUS协议
电源: AC220V+ 15%功率消耗: < 5W
