380V低压供电半径Z长多少米？干货图解

要解决这个问题，我以单极16A的C型微型断路器配2.5mm2的电线的回路为例，来讲讲该回路Z长低压供电半径可以做到多少米？

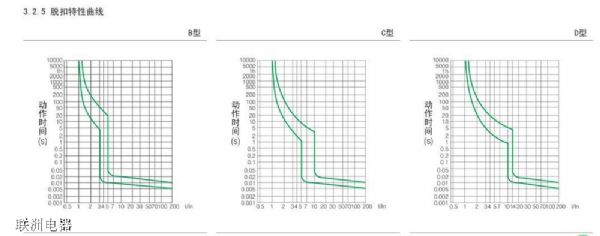

涉及到断路器的短路电流。要讲断路器短路电流，就离不开断路器产品的脱扣特性了。每个断路器都有自己的脱扣特性曲线，对于照明选用的16A的C型断路器，它的脱扣特性曲线如下图中间位置所示：

从图中可以看到，当线路的短路电流为断路器额定电流的5~10倍的时候，断路器可能在0.02S以内就跳闸，基本实现瞬间跳闸；也可能在10S以内才跳闸，不能保证能瞬间跳闸。为了保证断路器可靠的跳闸，我们希望线路的短路电流超过10倍的额定电流，也就是可靠的断路器瞬时过电流脱扣器整定值为16Ax10=160A。另外，《低压配电设计规范》GB 50054-2011第6．2．4条规定：当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1．3倍。那么线路短路电流应不小于160Ax1.3=208A。根据欧姆定律R=U/I可知，该线路的阻抗值不应大于220V/208A=1.057欧。翻开工业与民用配电设计手册第三版的表4-25，可以看到2.5平方的铜电线的单位长度阻抗值为20.64毫欧/米。

那么该回路线路长度就不应该超过1057/20.64=51.3米约等于50米。以上计算的值是忽略了电线的感抗及前端线路至变压器一段的电抗值，是一个估算值，实际是线路长度必须小于50米。所以，16A C型微型断路器配2.5mm2电线的回路不应该超过50米，这也是某些参考资料上提到的单相回路不超过50米的原因。那么对于配C型20A微型断路器配4mm2电线的普通插座回路而言，回路长度不能超过多少米呢？

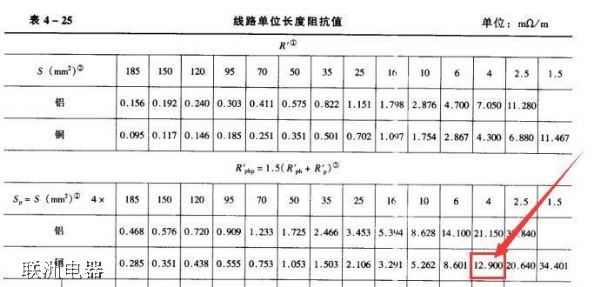

根据C型断路器的脱扣特性曲线，线路的短路电流需要超过10倍断路器的整定电流：20AX10=200A。再根据《低压配电设计规范》GB50054-2011第6．2．4条规定：当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1．3倍。那么线路短路电流应不小于200Ax1.3=260A。根据欧姆定律R=U/I可知，该线路的阻抗值不应大于220V/260A=0.846欧。根据工业与民用配电设计手册第三版的表4-25，可以看到4平方的铜电线的单位长度阻抗值为12.9毫欧/米。
