负荷开关和隔离开关的区别及各自的作用

负荷开关和隔离开关都是应用于电力系统中的开关元件,通常又分为高压开关和低压开关,主要起负荷分断和电路物理隔离作用。但是这两者之间到底有什么样的区别呢?

1、隔离开关

隔离开关没有特殊的灭弧装置,其灭弧能力微弱,故一般用来隔离电压,将已由短路器切断,没有负荷电流流过的电路接通或切断,而不能用来接通或切断负荷电流。隔离开关的主要用途是当电气设备需停电检修时,用它来隔离电源电压,并造成一个明显的断开点,以保证检修人员工作的安全。

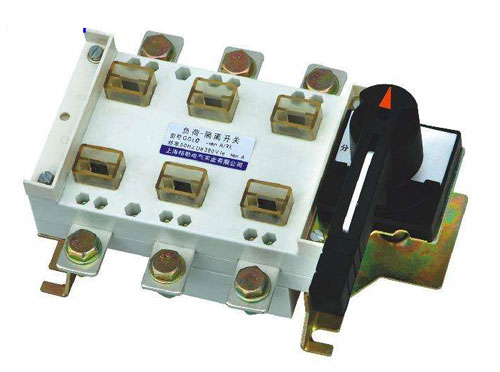

低压380V隔离开关

2、负荷开关

负荷开关是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。从结构上看,负荷开关与隔离开关相似(在断开状态时都有可见的断开点),但它可用来开闭电路,这一点又与断路器类似。然而,断路器可以控制任何电路,而负荷开关只能开闭负荷电流,或者开断过负荷电流,所以只用于切断和接通正常情况下电路,而不能用于断开短路故障电流。

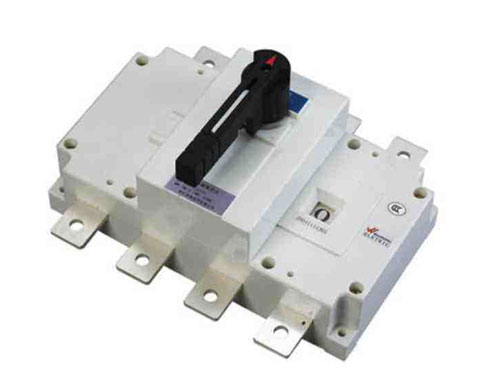

带灭弧罩的负荷开关

但是,要求它的结构能通过短路时间的故障电流而不致损坏。由于负荷开关的灭弧装置和触头是按照切断和接通负荷电流设计的,所以负荷开关在多数情况下,应与高压熔断器配合使用,由后者来担任切断短路故障电流的任务。负荷开关的开闭频度和操作寿命往往高于断路器。

负荷开关的优点是价格较低,多用于10千伏以下的配电线路,其灭弧方式有空气、压缩空气、SF6和真空灭弧等几种。随着科学技术的不断发展,负荷开关的种类和质量都有所增加和提高。

负荷开关具有简单的灭弧装置,其灭弧能力有限,在电路正常工作时,用来接通或切断负荷电流,但在电路断路时,不能用来切断巨大的短路电流,负荷开关断开后,有可见的断开点,是其特点。
