数字钳形电流表的使用方法及按键功能详解

数字钳形表作为我们日常维护工作中一种常见的维护工具,在我们的工作中发挥着重要作用。相对于普通万用表的好处主要是不用断开电路即可测量交/直流电流。那这种仪表具体如何使用呢?

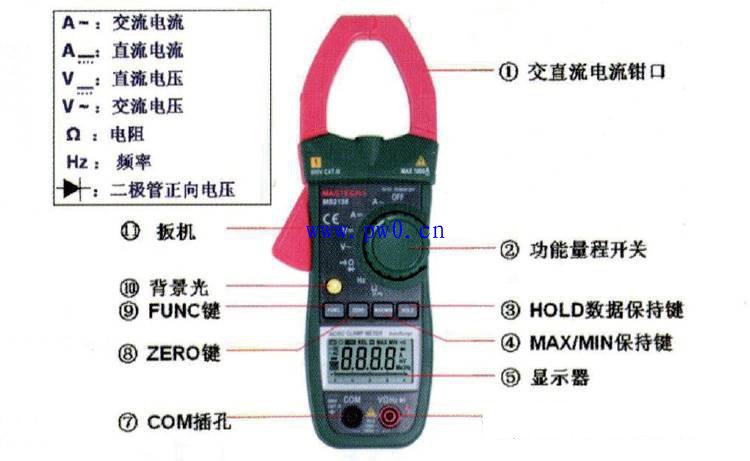

数字钳形表的使用方法及按键功能详解

①交/直流电流钳口:拾取交/直流电流和钳头测频。

②功能量程开关:用于选择各种功能和量程档位。

③HOLD数据保持键:按下保持键,显示器上将保持测量的Z后读数,并显示“H”;再按保持键,仪表即恢复正常测试状态。

④MAX/MIN保持键:按下保持键,显示器上将保持Z大或Z小读数。

⑤显示器:3 3/4位,字高12mm,7段LCD显示器。

⑥VΩHz插孔:量电压、电阻、二极管正向压降、电路通断和频率时,红表笔正极输入端。

⑦COM插孔:除交流电流外,黑表笔负极输入端。

⑧ZERO键:在交直流电流量程,按此按键仪表即进入相对测量状态,“REL”标志符号将被显示,另外读数显示为零。而在这之前的显示器读数被作为基准值贮存在存储器。在自动量程的状态时,这之前的量程范围也会被保留下来。

⑨FUNC键:在电阻、电路通断和二极管档,此按键能自动切换测量状态,被选择的功能会显示在LCD上。

⑩背景光:仪表的显示器设有背景光。按此键后背景灯会点亮,7-8秒后自动熄灭。

扳机:按下扳机,钳头张开;松开扳机,钳头自动合拢。
