星三角接线图 6条线电机启动接线图解
没错！您要找的星三角接线图 就是这个，曾经我也在网上到处找，将它打印出来给电工作参考是完全没问题的，适用于6条线的电机启动，一般75KW以下电机启动都可以采用此方式。

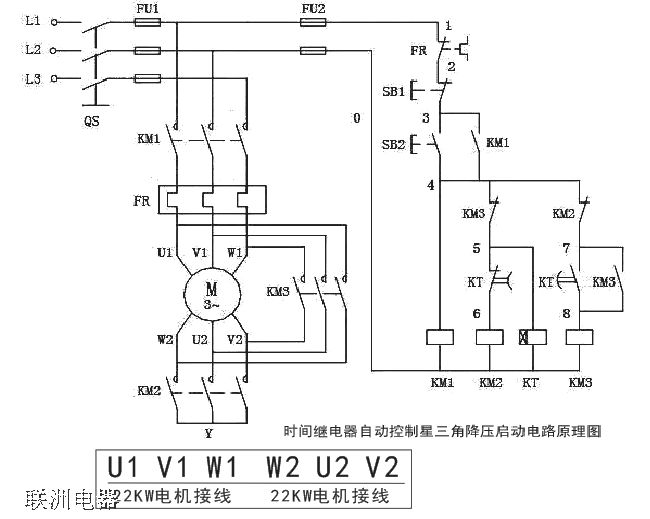

这是网上流传很多的星三角接线图，但是这并不代表它就是更好的。这张图是参考图，星三角启动使用三个接触器的二次接线参考图，按此图接线保证没问题，我们电工都是按这张图接的。

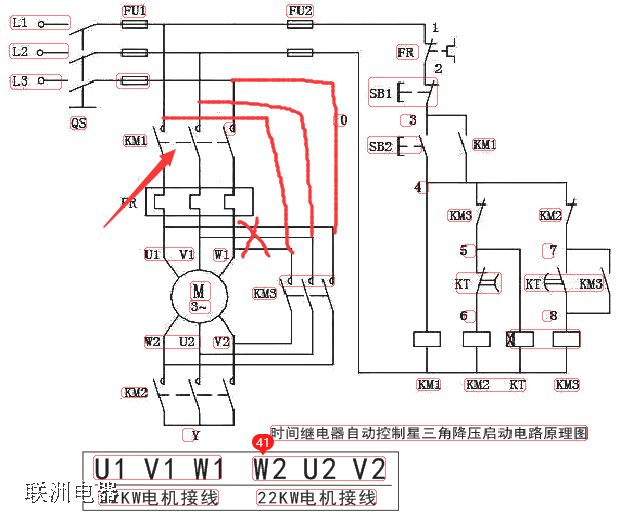

此图是另一种参考，带来的好处是能让主接触器KM1不承受那么大的电流，可以让接触器寿命更长，维护成本更低。二次控制图跟上图一样，没有改变，主要是一次图红色线的调整。
