QJR软启动器在200KW风机改造中的应用
湖北某钢厂有一台风机设备，使用的是200KW三相交流电机，由于早年投入使用，采用的是自耦降压启动方式。虽然一直使用没什么问题，但现场电工老是反映风机启动时压降过大，电压不稳，有时候还会造成同一线路的其他设备掉电停机。
经现场检测发现，这台200KW风机在启动时电流达到了2700安培，线路电压降低至300V以下，虽然这台风机不是经常启动，但每次启动时所带来的影响让现场的电工和设备维护组的主任烦恼不已，因为在项目改造规划时，这台设备也自然而然地进入了名单。
经多方沟通后，我公司联洲技术中心给出的建议是使用QJR软启动器代替原来的自耦降压启动器，使启动电流降至1500安培以下，也就是3.5倍以下的额定电流，压降Z低360V。
有关更多QJR软启动产品的资料请参数以下内容：
QJR软启动器主回路接线图

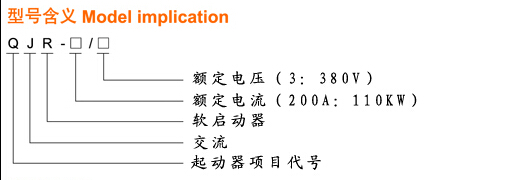

QJR软启动系列产品技术参数
| 生产标准 | 符合国家标准：GB14048.6-98 |
| 电源（V伏特） | AC380-15%...415+10% 400-15%...500+10% |
| 频率 | 50-60HZ赫兹 |
| 适用电机 | 鼠笼式三相异步电动机 |
| 保护功能 | 过流、过载、电源缺相、过压、欠压、过热 |
| 过程调节 | 起动、停止时间可调，电流电压按负载轻重调大调小 |
| 显示和控制 | 五位LED数码管显示，可设置面板控制、端子控制、远程控制 |
| 起动频度 | 建议每小时不超过20次 |
| 防护等级 | IP40（可协议） |
| 抗冲击 | 15G 11MS |
| 抗震能力 | 海拔地面起3000米以下，振动力装置0.5G以下 |
| 温度 | 工作环境0...+40不降容（+40-60℃之间，每升高1℃电流降低1.2%）存贮：-25...+70℃ |
| 湿度 | 95%无冷凝或滴水 |
| Z大工作高度 | 1000米以下不降容，1000米以上每增加100米电流降低0.5% |
| 冷却方式 | 自然风冷 |
| 产品质保 | 交货之日起壹年 |
| 供货期 | 壹天，数量多根据生产任务排单 |
QJR软启动系列产品外形尺寸和安装尺寸
| 型号 规格（KW） | 额定电流 （A） | 外形尺寸 | 安装尺寸 | 安装孔径 （MM） | 重量（KG） | |||
| A | B | C | D | E | ||||
| QJR-22/3 11KW | 22 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-30/3 15KW | 30 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-37/3 18.5KW | 37 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-44/3 22KW | 44 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-60/3 30KW | 60 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-72/3 37KW | 72 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-85/3 45KW | 85 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-105/3 55KW | 105 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-142/3 75KW | 142 | 260 | 160 | 180 | 242 | 145 | ￠6.0 | ≤5.0 |
| QJR-170/3 90KW | 170 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| QJR-200/3 110KW | 200 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| QJR-260/3 132KW | 260 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤15 |
| QJR-315/3 160KW | 315 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| QJR-400/3 200KW | 400 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| QJR-440/3 220KW | 440 | 480 | 258 | 184 | 365 | 199 | ￠5.8*8 | ≤24 |
| QJR-500/3 250KW | 500 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| QJR-560/3 280KW | 560 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤24 |
| QJR-640/3 320KW | 640 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| QJR-800/3 400KW | 800 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| QJR-900/3 450KW | 900 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
| QJR-1000/3 500KW | 1000 | 530 | 314 | 230 | 450 | 257 | ￠5.8*8 | ≤34 |
QJR软启动系列产品基本功能设置
| 功能代码 | 功能名称 | 设定范围 | 出厂值 | 说明 |
| F0 | 起始电压 | 30-70% | 40 | 电压斜坡模式有效，代码FB设1时可修改，FB设0时起始电压为40% |
| F1 | 软起时间 | 2-60S | 16 | 电压斜坡模式有效，代码FB设1时修改有效 |
| F2 | 软停时间 | 0-60S | 04 | 设置0为自由停车，一托N时请设置为0 |
| F3 | 起动延时 | 0-999S | 00 | 按起动键用，倒计时方式延时启动，设0立即起动。 |
| F4 | 编程延时 | 0-999S | 00 | 运行继电器输出（03，04端子）设0时立即吸合 |
| F5 | 间隔延时 | 0-999S | 00 | 过热解除时也延时，延时期间状态指示灯闪烁提示 |
| F6 | 起动限制电流 | 50-500% | 400 | 限流模式有效，代码FB设0时修改有效，FB设1时限流值Z大400% |
| F7 | Z大工作电流 | 200% | 100 | F6，F7参数的输入方式由F8决定 |
| F8 | 键盘显示方式 | 00-03 | 01 | 显示电流数值、百分比 |
| F9 | 欠压保护 | 60-90% | 80 | 低于80%电压时开始保护 |
| FA | 过压保护 | 100-130% | 120 | 超过120%电压时开始保护 |
| FB | 起动模式 | 00-05 | 01 | 00限流，01电压，02突跳+限流，03突跳+电压，04电流斜坡，05双闭环 |
| FC | 输出保护允许 | 00-04 | 02 | 00初级，01轻载，02标准，03重载、04高级 |
| FD | 操作控制方式 | 00-07 | 00 | 设0时为键盘操作，2为端子控制 |
| FE | 重起动允许 | 00-09 | 00 | 0：禁止，01-09自动重起次数 |
| FF | 参数修改允许 | 00-01 | 01 | 00：不允许修改，01允许修改参数 |
| FH | 通信地址 | 00-64 | 00 | 用于多台设备与上位机通讯 |
| FJ | 编程输出 | 00-07 | 00 | 7种运行继电器输出（03，04端子）动作设置 |
| FL | 软停限流 | 0-1 | 00 | 自由停机模式 |
| FP | 电机功率 | 5-500KW | 90 | 匹配90KW以下电动机 |
| 提示：更详细设备请索要说明书！ | ||||
QJR软启动一二次接线图
| 端子标记 | 端子名称 | 说 明 |
| Ｒ、Ｓ、Ｔ | 主电路电源输入 | 连接三相交流电源 |
| Ｕ、Ｖ、Ｗ | 软起动输出连接 | 连接三相交流电动机 |
| Ａ2、Ｂ2、Ｃ2 | 旁路连接 | 连接旁路电磁接触器输入端 |
| Ｇ | 接大地 | 和箱体接地端子连接 |
