控制与保护开关接线图:基本电气控制图

TAG:控制与保护开关接线图,kbo控制与保护器接线,kbo开关接线图

上文中说到kbo控制与保护器是一种新型化时代的电气产品,也许您会稍有些不认同,但它确实为电气工程领域带来了诸多改变,首先它节省了配电柜里面的空间,简化了电气接线图,让施工人员能更省时更省力地完成配电柜的安装。

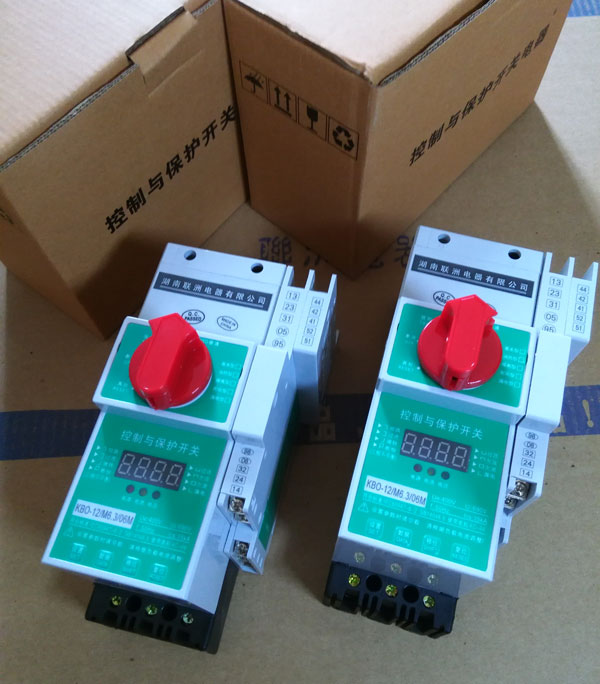

KBO开关

控制与保护开关接线图其实并不难懂,仔细一看你会发现许多奇妙的设计理念在里面,下面我们一起来了解一下吧。

kbo控制与保护器电气接线图:

控制与保护开关接线图:基本电气控制图

注:上图中4组接线图可能有的朋友还看不太明白,长方形虚线框里(A1 A2-95 98)是控制与保护开关的内部结构,您要做的就是按照需要接好端子上的控制线就行,其原理与交流接触器的控制原理类似。

如果朋友您还没看明白也欢迎您致电我公司或加微信咨询相关问题。

更为详细的产品使用手册,包括和、型号定义、性能参数、参数设置方法、安装尺寸等请点击以下链接细读:控制保护开关产品使用手册
