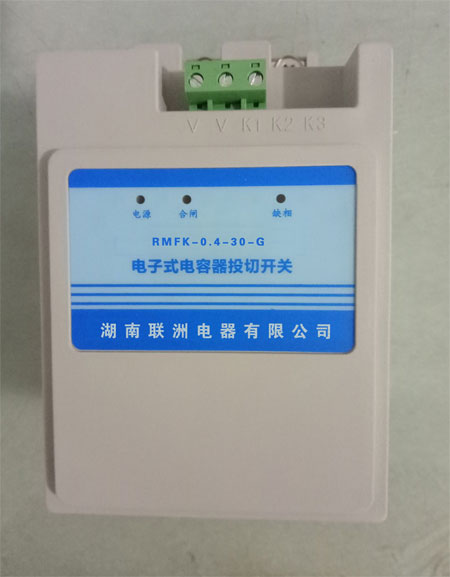

RMFK智能电容器投切开关 智能低压复合开关

一、概述

RMFK系列智能电容器投切开关(简称智能低压复合开关)有共补和分补开关两种,共补开关用于投切三相电容,采用△型接法,分补复合开关用于投切单相电容,采用Y型接法。复合开关选用晶闸管(可控硅)和磁保持开关联运行,其在接通和断开的瞬间具有可控硅过零投切的优点,而在正常接通期间又具有磁保持开关零功耗的优点。复合开关具有无冲击、低功耗、高寿命等显著优点,可替代接触器或晶闸开关,广泛用于低压无功补偿领域。

RMFK智能电容器投切开关 智能低压复合开关

二、型号说明

RM---企业代号

FK---智能复合开关

0.4--电压等级(0.25表示250V、0.4代表400V)

10---电容容量(10代表10Kvar、20D代表20Kvar、30代表30Kvar)

G/F--分补、共补(G代表共补、F代表分补)

选型注意事项

1、关于分补复合开关来说,电容容量是指三只单相容量之总和。

2、分补复合开关有两种控制形式,分别支持控制器输出采用公共正端或者公共负端的方式,如果使用本公司配套的功率因数自动补偿控制器则采用公共正端输出方式。

3、不同规格电容器选择复合开关型号参照如下:

20kvar三相电容器选RMFK-0.4-20-G

20kvar分相电容器选用RMFK-0.25-20-F

30kvar三相电容器选RMFK-0.4-30-G

30kvar分相电容器选用RMFK-0.25-30-F

40kvar三相电容器选RMFK-0.4-40-G

40kvar分相电容器选用RMFK-0.25-40-F

RMFK智能电容器投切开关接线图

三、主要特点

1、电压过零投入,电流过零切除,无涌流,不产生过电压。

2、开关接通后低功耗,不用外加散热片。

3、不产生谐波,无需外接串联电抗器。

4、输入信号与开关光电隔离,高EMC保护措施,抗干扰能力强。

5、可直接与本公司动态补偿型控制器配合使用。

6、具有开关运行状态分闸和合闸,缺相和延时指示灯。

7、内置控制电源,无需外配电源。

8、具有增强的综合保护功能,包括系统输入电压缺相保护,电源电压缺相保护,欠压保护,停电保护,自诊断故障保护等。

四、技术要求

1、额定电压380V±20%,使用寿命30万次。

2、开关耐压≥380V±20%,使用寿命30万次。

3、开关降压≤0.05V,通断间隔≥60秒。

4、绝缘强度2.5KV/1min,允许谐波≤10%。

5、控制电路,控制电平5~24V DC,输入电流〈10mA.

6、电磁兼容,脉冲群IEC255-22-1 2级、辐射电磁场IEC60255-22-3,静电放电IEC255-22-3级、快速瞬变IEC61000-4-4 3级。

五、工作条件

1、工作温度:-25~55℃,储存运输温度-40~85℃。

2、相对湿度:5%~95%,无凝露,大气压力80Kpa~110Kpa.

3、海拔高度:〈2000m,地震强度不大于8级。

4、安装场所:除火灾,爆炸、水淹、强化学腐蚀等场所外的地方。
