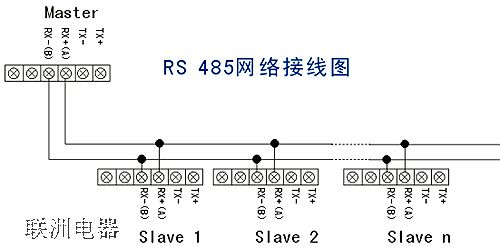

485多设备接线图及通讯线布线原则
多个458设备和单个485设备通讯需要考虑的问题更多，所以需要将有可能会碰到的问题从原理上作分析，包括485多设备接线、选线、通讯。
485设备通讯线布线原则
485总线由于其布线简单，稳定可靠从而广泛的应用于视频监控，门禁对讲，楼宇报警等各个领域中，但是，在485总线布线过程中由于有很多不完全准确的概念导致出现很多问题。现在将一些错误的观念作出一些澄清。
1、485信号线不可以和电源线一同走线。在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定。
2、485信号线可以使用屏蔽线作为布线，也可以使用非屏蔽线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了Z小。同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。
485设备通讯连接用什么通讯线？
1、选择使用普通的超五类屏蔽双绞线即网线也可以。由于原材料价格上涨，导致现在市场上的线材鱼龙混杂，有不良商人利用某种合金来顶替铜丝来做网线，在外面镀铜以蒙混客户。具体区别方法：看网线截面，如果是铜色的话，就是铜丝，如为白色，则是用合金以次充好。合金一般比较脆，容易断，而且导电性远不如铜丝，很容易在工程施工中造成问题。标准的485线，其为屏蔽双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。
2、485布线规范是必须要手拉手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。
3、485总线必须要接地。在很多技术文档中，都提到485总线必须要接地，但是没有详细的提出如何接地。严格的说，485总线必须要单点可靠接地。单点就是整个485总线上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。可靠接地时整个485线路的地线必须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连接，但是没有将屏蔽线作良好的连接，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。
485通讯连接需不需要120欧姆终端电阻？
无论选择什么样的线缆，尽可能采用总线架构，减少星形联接，分支线尽可能短，尽量采用菊花链的连接方式，即总线接到第一个结点，再跳到下一个结点。未接设备的分支线Z好从总线上移除，否则易形成干扰。总线的Z末端如果接收信号不佳，可加120欧的电阻跨接在信号线两端。中间设备不要加，否则会加大线路损耗，减少设备数量和距离。
