电机无线控制电路原理图
随着人工成本的上升，远程控制以及无线控制需求越来越大，越来越多的工况场合在进行无人值守的改造，许多本来由人控制的比较分散的设备正在逐渐改为软件控制或远程控制，本文介绍的是一种无线控制电机原理电路，可用于控制小型电机，或是加装中继控制工业三相电机等。

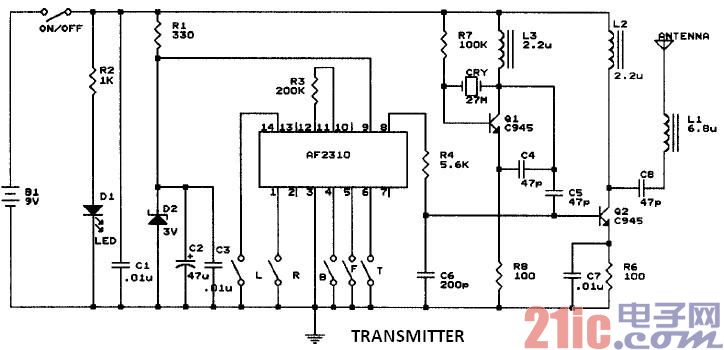

在如下所示的电路。
该电路是非常类似的汽车无线电遥控玩具7个控制功能：前进，前进，左，右进，后退，左落后，落后的右的，并停止。你也可以使用其他一些需要一个简单的线少，电机控制器的电子电路，射频电路。的远程控制工作的频率为27.9兆赫需要一个9伏的电源供应这种射频电机控制器电路由两个部分一个无线电发射器和一个无线电接收器组成。对于远程控制接触你可以使用一些推按钮或一个微型操纵杆控制。命令是由不同的套用于编码电脉冲序列的电气触点;的脉冲数取决于正在发送的命令。27.9兆赫的频率调谐的电路创建一个信号发送到天线的脉冲活跃时。天线的无线电能量转换成电能，创造了无线电能量爆发，通过空气和拾起，并在汽车上的无线电接收器可以理解流。
汽车天线收集无线电能量，并转换成电能，如果汽车上打开，然后在汽车上的无线电接收器连续监测其天线的电能。接收器是一个过滤器，这是调整放大大约27.9兆赫和块能量天线拿起本地区以外的任何能源。如果遥控器发送命令，那么它的无线电信号将拿起由接收器和转换成回到原来的脉冲序列。解码电路，然后决定是通过测量接收到的脉冲序列中的数目发送的命令。信号发送到电机执行命令。
操作时具有较强的电池，在一个开放的区域范围内将至少有40英尺的障碍将降低无线电信号的能力，通过空中旅行和降低经营范围，但绝不会完全阻止它。在汽车，弱电池会降低功率电机和降低接收器的能力，从发射器，过滤，放大和解码命令 。
当收到命令左转或右，施加电压的转向电机，由于前轮连接到转向酒吧，该车将打开 。转向其他方向，电机的电压是相反的。转向电机驱动电机工程相同。当收到命令向前去施加电压驱动电机，这个电压是相反的倒退。两种电路的接收器和发射AF2310集成电路的基础上。
