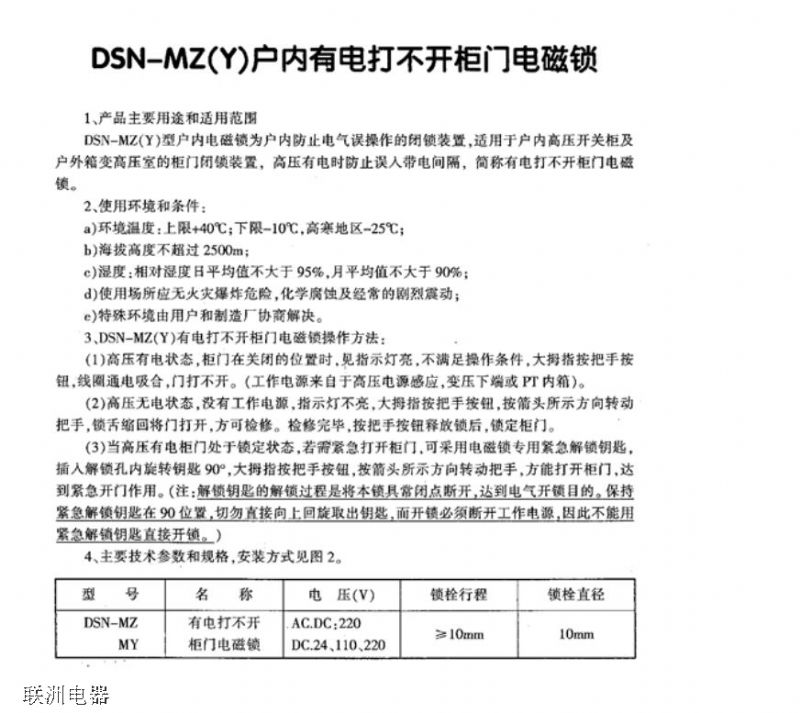

户内电磁锁 DSN-BMY/BMZ的说明书

DSW(N)-JD型接地电磁锁安装使用说明书一. 产品概况 1. 我公司研制生产的适用装设接地线时的闭锁及防止接地线遗留的DSW(N)-JD型接地电磁锁，是为变电站装设临时接地线做专用接地端的锁具，本接地锁与相应的电气闭锁回路或防误系统连接。当不符合接地线装设条件时接地线的接地端插不进电磁锁，接地线未拆除时，闭锁相关设备的操作，可实现防带电挂接地线及防带接地线合闸的误操作事故。本接地电磁锁，主要是为电力自动化变电站作为电气闭锁而开发的电气接地闭锁装置，检修时对接地棒进行闭锁，防止误拔误插接地棒。自1998年开发并通过在全国电力网投运以来得到广泛好评。它可以为电气闭锁变电站实现真正的全电力五防。 2. 带电挂接地线及带接地线合闸是电力系统中Z忌讳的恶性误操作事故，从防误技术管理的角度看，其重要原因就是临时接地线未能纳入到防误闭锁系统中。未装设接地刀闸的设备检修固然需装设接地线，这些接地线往往都未能与相关设备形成联锁，即使装设了接地刀闸设备，有时因设备本身检修需将接地刀闸拉开而临时补加接地线，拉开的接地刀闸与相关设备的联锁条件已解除，这些临时补加的接地线因未能接入防误闭锁系统，当人员误操作时，就会发生带接地线合闸的误操作事故，此类事故在电力系统中时有发生，事故的后果都比较严重，往往照成整个配电装置甚至全站的跳闸失电。二. 产品的适用范围 1. 本接地锁适用于各种变电站电气闭锁形式，监控防误系统，独立微机防误系统的临时接地线的闭锁，它可实现在满足装设接地线条件下，方可插入接地线的接地端至接地锁，同时可输出闭锁点，以实现闭锁其他设备的操作。 2. 接地锁设置了4对辅助接点，可根据用户需要设置成常开或常闭接点，可满足防误系统在采位时为保证系统采位的准确性，分别采集常开常闭接点的双接点采位的需求。 3. 具有较强的适用性，可适用不同电压等级（220V及以下）；不同电源性质（交流或直流）的闭锁回路。三. 产品特点 1. 具有较好的防水防潮性能，各部件均采用防锈材料组装，能适应室外环境的长期运行。 2. 充分考虑变电站二次电缆的接线，电缆线可直接接入锁具内，锁具内采用较大的接线端子，Z大可接入2.5mm平方的导线。 3. 当闭锁回路出现异常时或接地锁故障时可方便的进行解锁操作，免调试，免维修。四. 安装使用 1. 当符合接时条件时，电磁锁获得工作电源，此时带灯按钮指示灯亮（表示可以操作本锁具）。按下按钮将接地棒插入锁体内，拧紧螺母，实现接地。此时原来的常开信号变成常闭信号，常闭信号变成常开信号。 2. 检修完毕，拆除导电端，旋下螺母，按下按钮，拔下接地棒，此时锁具恢复原常开常闭信号状态。 3．本锁具内各有两对常开常闭信号，按照端子下方的标识示意接线即可。额定工作电压AC（DC）220V；AC（DC）110V。 4．安装时将安装弯板焊接或用M10螺栓固定。
