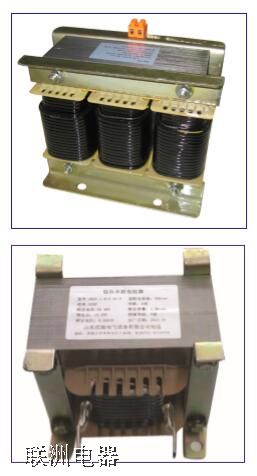

CKSG-0.35/0.45-7电抗器的说明书
CKSG-0.35/0.45-7电抗器是电力系统无功补偿的重要配套设备之一。与电容器(组)串联后,能有效地扣制高次谐波,限制合问流和操作过电压,对提高供电质量和电网可靠运行起到良好作用。
CKS(G)型电抗器采用多段间隙铁心结构,套装后,用分相压紧装置有效可靠地使铁心牢固的形成器身。为了保证心柱间隙稳定,采用非导磁绝缘板作为间隙墊片。线圏采用加强绝缘的电磁线绕制,并经过浸漆、烘干等工艺处理,达到好的电气性能和很高的机减强度。
Z大使用电流为额定电流的1.35倍。动态稳定电流:工叛25倍额定电流(有效值)持续0.15秒后无任何机械损伤。熱稳定电流:工25倍额定电流(有效值)持续2秒钟后,无任何热的损伤。使用条件:户外或通风良好的室内,环境温度为-30℃-+45℃。海拔高度不超过1000米。无强烈振动,无腐世性气体和尘埃。
