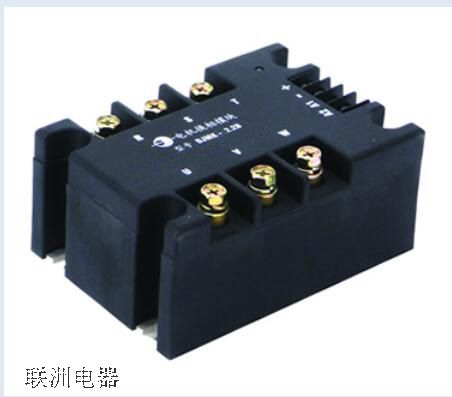

DJMK-3.0B三相电动机换相模块

     在电气传动设备中,经常需要对三相电动机进行正、反转运行控制。由于传统换相电路普遍工作在转换频繁、操作频率高的工作状态,使接触器触点电烧现象十分严重。我公司研制产品:三相电动机换相控制器采用晶间管作为交流开关,控制电动机的起动、停止及正反转运行。控制线路采用电压过零触发及电子与机械互锁技术,降低电动机在起动瞬间的冲击电流,保证换相的可靠性,避免换相失败。它具有无触点、无噪音、无火花、使用寿命长等优点。广泛应用于频繁换相、操作频率高,以三相异步电动机为施动动力的机械设各上。如:治金、化工、石油、纺织、造纸等行业

㈠ 概述

   1、主电路输入输出端与正反控制端之间采用光电隔离,绝缘介质耐压大于2000 Vac。

  2、控制器内A向和B向之间转换在控制端已设置硬件软件互锁,有效防止正反转开关同时导通。

  3、控制器有上电保护电路,无浪涌冲击,抗干扰能力强,可靠性高。可控硅采用DCB陶瓷基板,电流规格为15A-90A。

  4、发光LED管显示电机旋转方向,当两路LED都不亮时为停止状态。

  5、输入控制电压为12-24Vdc,共阳或共阴可任意接线。控制线共阳连接时,A—、B—端低电平有效,当A—、B—端同时为低电平时控制器自动关闭。共阴连接时,A+、B+端高电平有效,当A+、B+端同时为高电平时控制器自动关闭。

6、控制器适用于普通电容启动电机。
