分流器怎么连接？直流分流器接线图
分流器是指测量直流电流用的，根据直流电流通过电阻时在电阻两端产生电压的原理制成。用绝缘陶瓷制成，上有均匀分布的小孔，焊枪喷出的保护气经分流器后，呈层流状均匀喷出，以改善保护效果。
分流器实际就是一个阻值很小的电阻，当有直流电流通过时，产生压降，供直流电流表显示
直流电流表实际是电压表，满度值75mV
直流电流表和分流器是配套使用的；
比如：100A电流表配套的分流器阻值为0.00075欧
即100A*0.00075欧=75mV；
50A电流表配套的分流器阻值为0.0015欧
50A*0.0015欧=75mV。

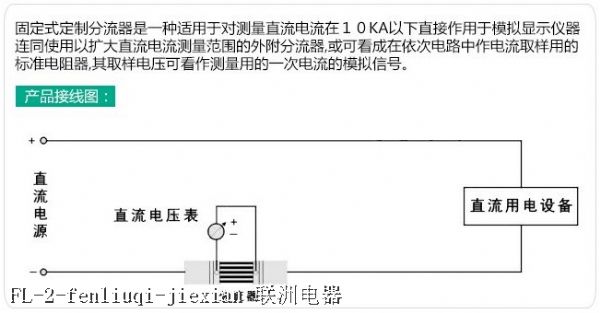

直流分流器接线图及图解：
接线时请注意正负极，别接错了，以免烧坏测量仪表。
