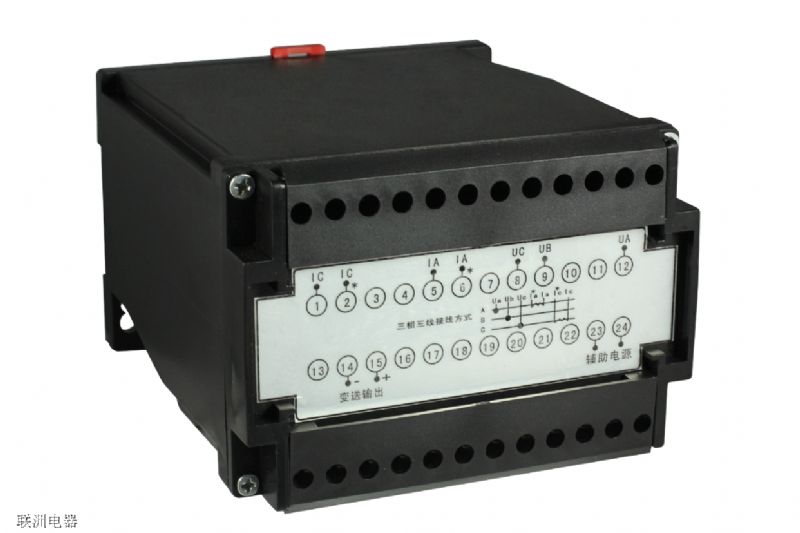

GDU2-C55直流电压变送器的说明书
输入量程：0.075 120 300 500 Vdc
输出量程：DC4-20mA,DC0-5V,DC0-10V
输出量程：DC4-20mA,DC0-5V,DC0-10V
供电电压：24Vdc,220Vac,12Vdc,15Vdc
精度：0.5%； 安装方式：DIN导轨式安装
GDU2-C55系列
直流电压变送器是一种利用光电隔离原理将被测单路直流电压转换成与原边电压成比例输出的双路直流电流或直流电压信号的测量模块，原副边之间高度绝缘，具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
★用于测量直流电压★双路标准信号输出★过载能力强 ★原副边高度绝缘 ★精确度高 ★DIN导轨安装 ★响应速度快
2.选型信息
| 型号定义： | GDU2-C55-xxxPxOx |
| 额定测量： | 0.075 120 300 500 Vdc |
| 额定输出： | O1:DC4-20mA,O2:DC0-5V,O3:DC0-10V, |
| O19:DC 0-20mA | |
| 供电电源： | P1:24Vdc P7:12Vdc,P6:220Vac,P9:15Vdc |
3.电参数
| VPN | 额定测量电压值 | 0.075 120 300 500 Vdc |
| (Vdc) | ||
| VP | 对应测量电压范围 | 120% * Ipn |
| (Vdc) | ||
| VOV | 过载能力 | 150% * Ipn |
| ISN | 额定输出电流(mA) | DC 4-20mA,DC 0-20mA etc |
| VSN | 额定输出电压(Vdc) | DC0-5V, DC0-10V etc |
| X | 精度（Ta=+25°C） | 0.5% |
| EL | 线性度误差 | 0.2% |
| VC | 电源电压 | Pn ±5% |
| Voff | 失调电压Ta=+25℃ | 50mV |
| Ioff | 失调电流Ta=+25℃ | 80uA |
| Tr | 响应时间 | ≤10mS |
| f | 频率范围 | DC |
| IC | 耗电 | 50mA(电流型输出:+Is) |
| RL | 负载电阻 | >5000Ω(电压输出型) |
| <450Ω(电流输出型) | ||
| Vd | 工频耐压 | 3KV |
| Ri | 绝缘电阻 | >20MΩ @DC500V |
4.常规参数：
| Ta | 工作温度 | -10 - +70 ℃ |
| Ts | 贮存温度 | -55 - +85 ℃ |
| W | 重量 | 约300g |
| St | 执行标准 | GB/T13850-1998idt IEC688:1992 |
| Hw | 工作湿度 | 0-95% 无凝露 |
| 外壳材料 | 符合UL94-V0 |
