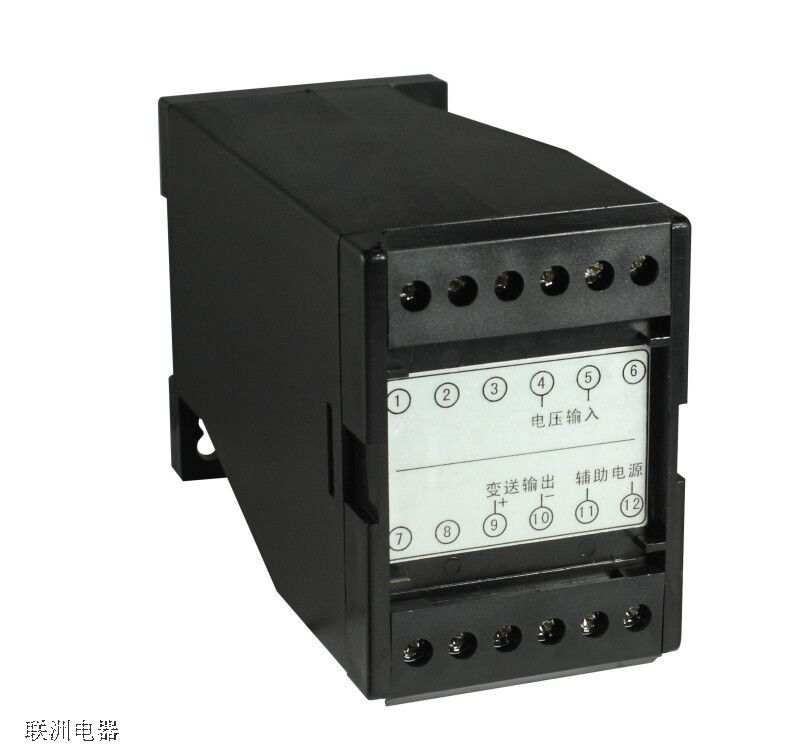

GDUK1-C52开关量输出直流电流变送器的说明书
开关量输出直流电压变送器是一种利用光电隔离采集原边电压信号、并设定某固定点为阈值、当被测电压大于(或者小于)此阈值时输出开关量电平信号或者继电器动作的模块,原副边之间高度绝缘,具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在新能源、电力、石油、采矿、化工、冶炼、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测领域。
★用于测量直流电压★输出开关量电平信号或继电器节点动作 ★原副边高度绝缘 ★精确度高 ★DIN导轨安装(或盘式安装)
.3.电参数
Vpn | 额定电压值(Vdc) | 600 800 1000 1500 |
2000Vdc | ||
VP | 对应测量电压范围 | 120% * Vpn |
(Vdc) | ||
VOV | 过载能力 | 150% * Vpn |
Relay | 输出节点动作 | 继电器节点闭合(常开) |
或断开(常闭) | ||
VSN | 输出电平信号 | 5V电平, 10V电平 |
X | 精度(Ta=+25°C) | 0.5% |
EL | 线性度误差 | 0.2% |
VC | 电源电压 | Pn ±5% |
Tr | 响应时间 | ≤300mS |
f | 频率范围 | DC |
IC | 耗电 | 20mA |
RL | 负载电阻 | >5000Ω(电压输出型) |
Vd | 工频耐压 | 5KV |
Ri | 绝缘电阻 | >20MΩ @DC500V |
4.常规参数:
符合UL94-V0Ta | 工作温度 | -25 - +70 ℃ |
Ts | 贮存温度 | -40 - +85 ℃ |
W | 重量 | 约200g |
St | 执行标准 | GB/T13850-1998idt IEC688:1992 |
Hw | 工作湿度 | 20-90% 无凝露 |
外壳材料 |
型号定义: | GDUK1-C52-xxxPxOx |
额定测量: | 600 800 1000 1500 2000Vdc |
额定输出: | O26:继电器节点闭合(常开)或断开(常闭) |
O27:5V电平 ,O28:10V电平 | |
供电电源: | P1:24Vdc,P7:12Vdc,P9:15Vdc |
