GPT-DJ-13.5/31三相过电压保护器的说明书
GPT-DJ-13.5/31三相过电压保护器的说明书

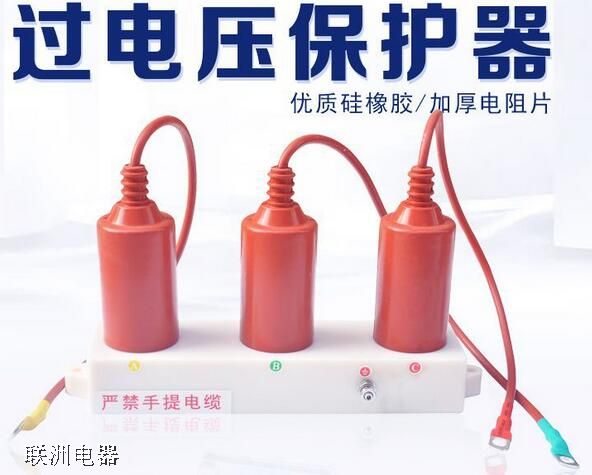

GPT-DJ-13.5/31三相过电压保护器，在电力行业也叫作三相组合式过电压保护器，还有人称它为三相组合式避雷器，大家简称它为过电压保护器。它是存在于6kV及以上电力系统中，限制两物体间发生冲击过电压的一种保护设备。
虽说过电压保护器也叫作三相组合式避雷器，但是它不同于避雷器，准确的说是更先进于避雷器。过电压保护器可以广泛的应用在发电机、变压器、开关、母线、电动机等各种电气设备，保护这些设备的绝缘免受过电压的损坏。
那么，避雷器和过电压保护器应该如何进行区分呢：
避雷器只是单相保护--相地保护，而过电压保护器是既可以相地保护，也可以相间保护---三相，从外形也可以看出来是三相保护还是单相保护。过电压保护器一般是安装在柜体内部，而避雷器可以安装在柜内，也可以安装在柜外。
过电压保护器本着合理可靠的技术性能，大大的提高了对各个电力行业的安全进行保护。与此同时，我们的产品已经取得了国家电器产品质量监督检验中心的检验报告，但是在选择和使用时也应注意其特点，正确选择技术参数，并在运行中加强监测，保证过电压保护器安全、可靠运行。

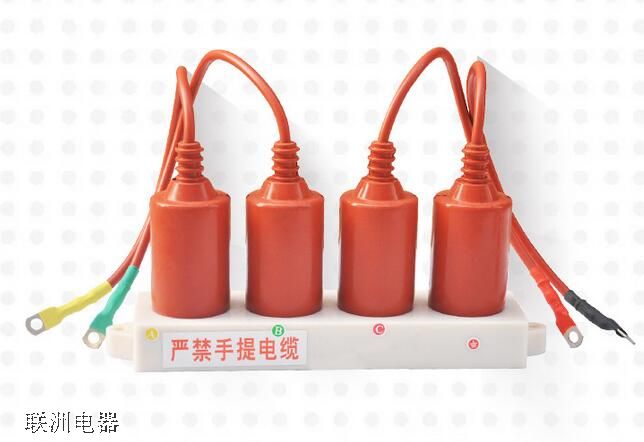

三相组合式过电压保护器是一种新型的过电压保护器，它主要应用于发电、供电和企业的用电系统中，对电机、变压器、开关、母线、电容器等电气设备，除了限制大气过电压保护外，同时也可限制电力系统的操作过电压，对相间和相对地的过电压，均能起到可靠的限制作用。三相组合式过电压保护器的电气原理如图一所示，图中FR为高能容氧化锌非线形电阻，JX为放电间隙，由于采用对称结构，其中任意三个可分别接入A、B、C三相，另一个接地线
三相组合式过电压保护器的主要特点：
1.通流容量大，适用范围更广；
2.采用四星形接法，可将相间过电压大大降低，保护的可靠性大为提高。
3.用氧化锌非线性电阻和放电间隙的结构，使两者互为保护。放电间隙使氧化锌电阻的荷电率为零，氧化锌电阻的非线性特性又使放电间隙动作后无续流，放电间隙不再承担灭弧任务，提高了产品的使用寿命。
4.电压冲击系数为1，在各种电压波形下放电电压值相等，不受各种操作过电压波形影响。过电压保护值准确，保护性能优良。
5.结构简单、体积小、安装方便。
