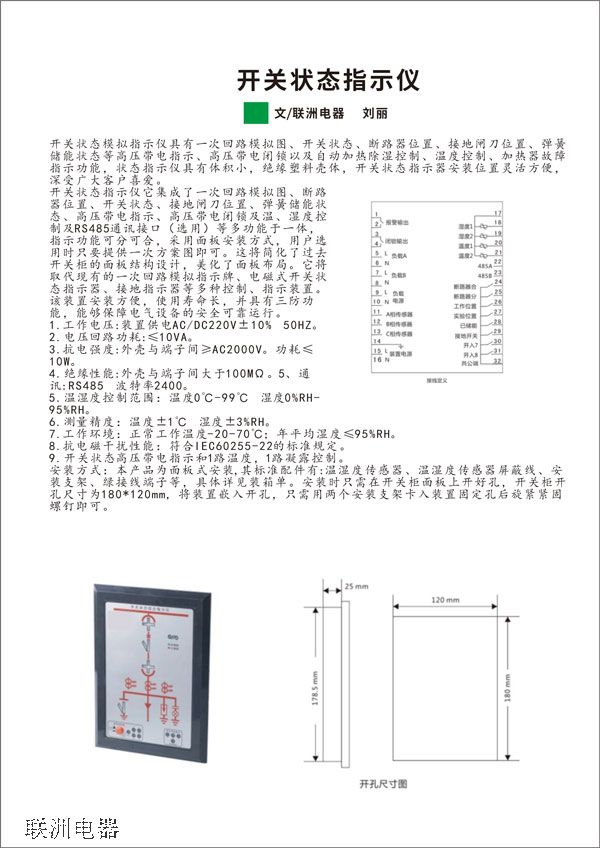

环网柜GX-1600开关状态指示仪的说明
所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。
这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一D容量内。
使用 SF6 气体作为绝缘和灭弧介质的负荷开关称为 SF6 负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路，空载变压器及电容器组等，凡具有接通，断开和接地功能的三工作位负荷开关，都有结构简单，价格便宜的特点。只是负荷开关不能断开短路电流。
于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。环网柜一般由三个间隔组成，即 2 个 环缆进出间隔和一个变压器回路间隔。 SF6 负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通，断开和接地)，小电流(电感，电容)开断，抗严酷环境条件能力强。这样的开关柜也完全可以用到非环网结构的配电系统中适宜在城乡中压配电网推广应用。负荷开关是带有简单灭弧装置的一种开关电器SF6 负荷开关+熔断器组合电器是由 SF6 负荷开关来承担过载电流(此过载电流对 SF6 负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。这时一组 SF6 负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相 同时自动分闸。
两者有机的结合起来， 就可满足配电系统各种正常和故障下运行操作保护的要求。环网柜可分为户内环网和户外环网， 户内环网一般用于高压侧的配电，由进线柜，计量柜，PT 柜，变压器出线柜组成， 对于用电要求较高的用户，进线必须采用双电源切换柜。户外环网一般用于城市电网，采用共箱式的 SF6 环网柜，这种柜型大的特点是 防护等级高，可以做到 IP适合用于户外，并且能短时间浸水。
环网供电的方案一般采用一路环进，一路环出，两到三回做做出线回路，即形成手拉手的环网供电模式。为保证供电的可靠性，连续性，采用两个进线供电，这就形成了一个环.采用 SF6 负荷开关，3 工位(合闸，分闸，接地)，分线路，变压器。单独一个柜子构不成环网只有是三个柜子两进一出加上电源就构成一个环。这可是基本的环网供电了。
使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业，住宅小区，港口和高层建筑等交流 10KV 配电系 统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用环形网供电，所使用高压开关柜一般惯上称为环网柜。环网柜除了向本配电所供电外。为提高供电可靠性其高压母线还要通过环形供电网的穿越电流 （即经本配电所母线向相邻 配电所供电的电流） 因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电 ， 流之和选择，以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多，如 HK- MKH-8DH-XGN-15 和 SM6 系列。
箱体占地面积少，可方便的安放在街道两侧，居民小区，城市绿化带中，因而广泛应用于工业园区，街道，居民区，繁华商业中心等作为接受和分配电能之用。主屏就位后立刻用水平尺打水平，看是否需要垫片垫平，打完水平后立刻电焊固定。小窍门：10KV高压柜在拆装过程中要拆装很多挡板和盖板，每块板上都卡着好几颗螺丝，这些螺丝大多是比较小，容易弄丢，避免这些螺丝丢失的好办法就是拆除挡板和盖板后将螺丝卡在原螺丝孔上。环网柜安装简单在以后装盖板的时候会减少许多不必要的麻烦，工程中间弄丢螺丝实在是太常见的现象了，不仅是螺丝，搞完一个工程之后工具都有很多都对不上号。
当高压柜连完屏后就是对母线的安装，此时配合高压柜生产厂家对母线进行连接，大概有两种母排，直排与带鸭嘴弯的母排，直排与直排之间连接须引渡排，而鸭嘴弯的母排可以直接连接，因为这两种母线的不同所以高压柜之间的母线筒也是不一样的，安装的时候要注意。在穿母线之前对母线进行清抹，到位后再接触部位涂上导电膏，串上螺丝。
结构紧凑，占地面积小，外形美观，可与周围环境协调配合。由于采用了全密封，全绝缘理念，RVAC环网柜内所有开关部分，含所有高压带电体及机构部分完全密封于主箱体内，不受凝露及外界污秽环境影响，主箱体防护等级可达IP配备库柏防水型可触摸电缆头，能有效防御雨水多发区的偶发性洪水侵害。环网柜的壳体由的功能小室组成 ，主母线，负荷开关，组合电器单元都成室。
