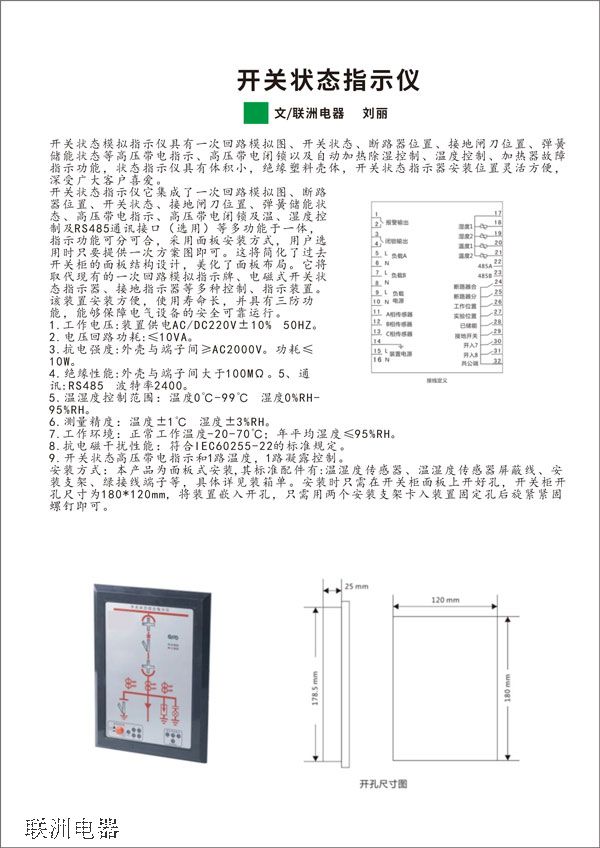

开关状态指示仪GXB-6100的说明书
开关状态指示仪GXB-6100的说明书
开关状态指示仪产品集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电电磁闭锁及温、湿度控制等多功能于一体，用户选用时只需提供一次方案图即可。本产品将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。如用户选配通讯功能，还可将所有开关状态和温湿度情况上传至监控中心。
该产品提供温度、湿度等显示及控制功能。还可与相关操作控制回路及各类防误操作电磁锁配合，实现强制闭锁开关柜操作把手以及防护门的误操作，具有防止带电分、合接地开关(刀闸)，防止误入带电间隔，提高电器开关设备的安全防误性能。具有五防功能。配合相应电压等级的高压带电传感器，装置可适用于户内各类高压设备的带电指示。高压设备的带电闭锁状态“UNLOCK”绿灯亮，允许操作。
技术特性：
电压：AC220V±10%；50Hz
使用环境：温度-20℃~70℃，相对湿度≤95%RH
功耗：10W
抗电强度：外壳与端子间大于AC2000V
绝缘性能：外壳与端子间大于100M
温/湿度控制部分
凝露启控：88%RH±5%RH(20℃时)
控温范围：控制值固定按用户要求出厂前设定。(-30~70℃)
回差：4~6℃ 响应速度：典型值≤5S
负载控制：手动/自动转换
开关状态指示仪产品集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电电磁闭锁及温、湿度控制等多功能于一体，用户选用时只需提供一次方案图即可。本产品将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。如用户选配通讯功能，还可将所有开关状态和温湿度情况上传至监控中心。
开关状态指示器是我公司针对电力开关柜开关的一种新型多功能、模拟动态指示的自动装置。它集一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储藏室能状态、高压带电指示、高压带电锁及温湿度控制等多功能于一体，指示功能可分可合，采用面板安装方式，用户选用时只要提供一次方案图即可。
该产品提供温度、湿度等显示及控制功能。还可与相关操作控制回路及各类防误操作电磁锁配合，实现强制闭锁开关柜操作把手以及防护门的误操作，具有防止带电分、合接地开关(刀闸)，防止误入带电间隔，提高电器开关设备的安全防误性能。具有五防功能。配合相应电压等级的高压带电传感器，装置可适用于户内各类高压设备的带电指示。高压设备的带电闭锁状态“UNLOCK”绿灯亮，允许操作。
技术特性：
电压：AC220V±10%；50Hz
使用环境：温度-20℃~70℃，相对湿度≤95%RH
功耗：10W
抗电强度：外壳与端子间大于AC2000V
绝缘性能：外壳与端子间大于100M
温/湿度控制部分
凝露启控：88%RH±5%RH(20℃时)
控温范围：控制值固定按用户要求出厂前设定。(-30~70℃)
回差：4~6℃ 响应速度：典型值≤5S
负载控制：手动/自动转换
输出：一倍工作电压，额定功率阻性负载AC220V/5A
