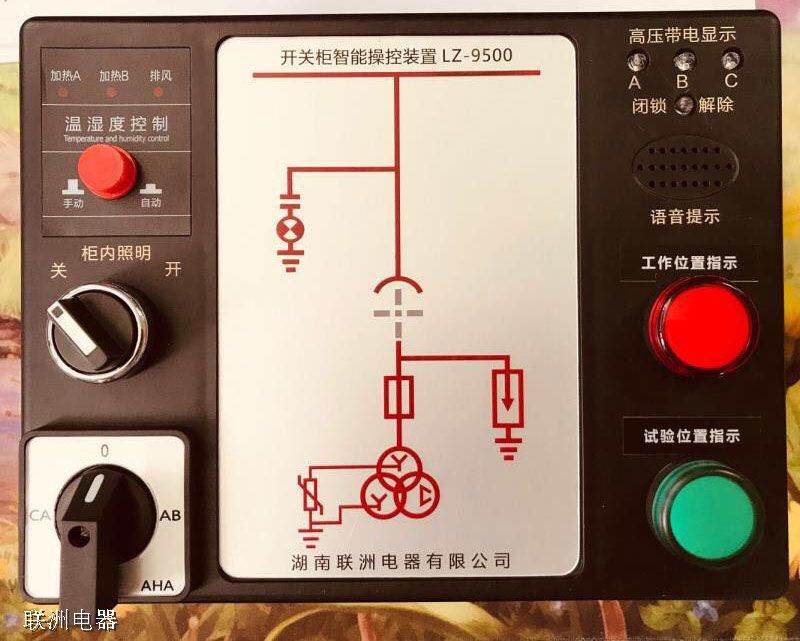

HCK-FA开关柜智能操控装置安装调试方法

一． 安装调试方法

1．首先在需要的位置放好若干个温度采集模块；

2．在柜子面板上按照以上给定的本装置的尺寸开好孔，然后固定上去；

3．按照端子图接好电源线，接通电源，液晶屏上背光灯自动点亮，先显示开机界面页，然后循环显示几页数据，其中柜内温度和湿度获取较快，几个采集点地温度至多5分钟便可收齐，电量数据由于还没接线暂时不关心。此时如果液晶屏未亮，请检查电源是否通电；如果某采集点温度超过10分钟无数据显示，请更换该采集模块。如果数据正常，请固定好采集模块，再重新给本接收装置通电试验以确认；

4．将各开关量分别与地短接，检查本装置面板上相应的状态灯是否点亮；

5．接好各旋钮开关与柜内相应接点的连线；

6．接入三相电压和电流，看液晶屏上是否有数据；

7. 带电指示器输入端分别接上高压带电传感器，某相高压带电时，相应的带电指示灯亮，三相全不带电时，闭锁解除指示灯亮；

注意：在对开关柜一次系统做耐压试验时，如试验电压超过额定电压，请将本装置与带电指示器有关的21、22、23、24号端子拔出并短接。

二． 通讯协议

本装置采用Modbus ASCII通讯规约。

通讯波特率：9600

数据帧格式：数据位 8，奇偶校验位无，停止位1

本规约以(:)号(ASCII 3AH)表示信息开始，以回车－换行键(CRLF)(ASCII 0DH和0AH)表示信息结束。其它各区允许发送的字符为16进制字符0-9，A-F。
