LZ-9500开关柜智能操控装置说明书
一． 产品概述
LZ-9500开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置，可用于各种电压等级的开关柜，包括中置柜、手车柜、固定柜、环网柜等多种柜体。具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能，特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面，通过液晶屏显示出来，同时设置了温湿度和温升的超限报警等独特功能，为同行业类似产品所不及。并且具有RS485通讯接口，可与上位机的组态软件实时通讯，使用户在值班室就能及时得到现场的开关柜状态和温湿度数据，以便统计和分析。人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿，大大增加了装置的安全性能。此外还具有电力参数测量，包括电流、电压、有功功率、无功功率显示等功能，给用户提供足够的信息量。集多种功能于一身，可取代现有的许多功能单一的测控装置。
精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。
二． 主要技术指标
1. 使用环境：温度-20～+85℃，相对湿度≤95%RH
2. 工作电压：AC220V/DC220V
3. 介质抗电强度：≥AC2000V
4. 绝缘性能：≥100MΩ
5. 抗电磁干扰性能：符合IEC255-22的标准规定
6. 温度测量范围：-20℃～+125℃，精度：±1℃
7. 湿度测量范围：0～100%RH，精度：±3.0%RH
8. 人体接近感应时间：≤3秒
9. 分相电压精度：±0.5%
10. 分相电流精度：±0.5%
11. 有功功率精度：±1%
12. 无功功率精度：±2%
13. 通讯方式：RS485
14. 温湿度控制：一至二路加热除湿装置，一路风机排风装置
三． 主要功能
1. 动态模拟图：

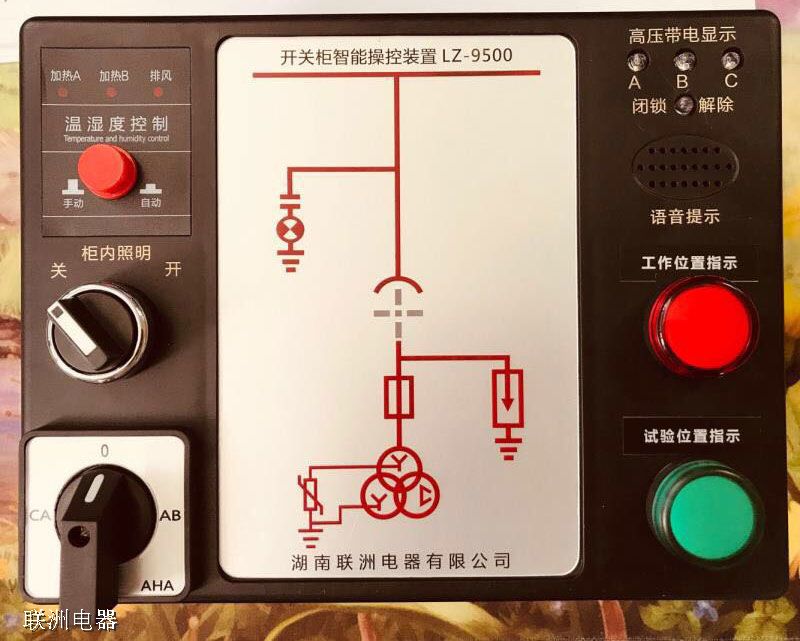

根据用户的一次接线方式，电压等级设置模拟图面板，将断点部分用动态方式表示，构成实时动态指示。
显示内容大致如下：
A. 断路器分合显示
B. 接地指示
C. 工作位置指示
D. 试验位置指示
E. 储能指示
F. 带电显示
G．闭锁显示
H．预分预合闪烁显示
2. 测量数据显示：
将监测到的温湿度和电力参数等数据在液晶屏上显示出来。
显示内容大致如下：
A. 柜内温度
B. 柜内湿度
C. 柜内各触头温度
D. 各母排或电缆头温度
E. 三相电流
F. 三相电压
G. 有功功率
H. 无功功率
I. 功率因数
3. 操作功能：
通过操作面板上的旋钮开关，可以进行：
A. 分闸/合闸转换操作
B. 储能操作
C. 远方/就地转换操作
4. 自动温湿度控制功能：
可以带一至二路除湿器，为了防止湿度过大形成凝露，当湿度超过用户设置的湿度上限（出厂设置90%RH）时，启动除湿设备；当湿度<75%RH时，退出除湿。本除湿器为本公司自主知识产权的产品—RXH半导体除湿器系列，采用降温和对流等方式进行除湿。根据用户需要也可选配其他公司的加热、排风等设备进行温湿度控制。
5. 语音防误提示功能：
当断路器为合闸状态，而接地开关为分闸状态时，误将手车从试验位置推到工作位置，会反复出现语音提示“请分断路器”。
当接地开关合闸状态，而断路器为分闸状态时，误将手车从试验位置推到工作位置时，会反复出现语音提示“请分接地开关”。
当断路器和接地开关都处于合闸状态时，误将手车从试验位置推到工作位置时，就会反复出现语音提示“请分断路器，请分接地开关”。
当柜体主回路通电时，如果检测到柜前有人停留，就会出现语音提示“本回路已带电”。
当柜体主回路未通电时，如果检测到柜前有人停留，就会出现语音提示“本回路已断电”。
6. 人体感应功能：
当有人停留在柜前时，自动启动箱内照明，液晶背光灯点亮，主回路通电时语音提示，人离开后，自动恢复到之前状态。两次提示间至少间隔1分钟。
7. 高压带电指示功能：
当高压带电时，对应的高压带电指示灯亮，同时控制闭锁；当三相均不带电时，闭锁解除，确保安全。
同时装置上面带有验电孔，可用于检验和确认该相是否带电。将验电头插入验电孔，如验电指示灯亮则表示该相带电。
户内高压带电指示器的技术参数：
A. 闭锁电源：AC220V
B. 指示起辉电压：(15%--65%)×额定相电压
C. 闭锁启控电压：65%×额定相电压
D. 闭锁输出接点：无源常开接点
E. 闭锁接点容量：AC250V/5A(DC30V/5A)
8. 动态设置功能：
通过面板上的设置键，用户可以翻页显示。特别是可以设置温度/温升显示方式、温湿度报警界限和自动控制除湿、排风、加热的界限、是否进行人体感应、与上位机通讯用的MODBUS地址等。
9. 无线温度采集功能：
这是本装置与目前其他厂家类似产品的Z大区别。每个装置可带若干路无线温度采集模块，以10米左右划分区域，这些模块体积小、功耗低，可以安装在触头、电缆头、母排等需要测量温度的部位，并将所测得的温度等数据以无线的方式发送给该装置，然后在装置的液晶屏上显示出来，同时可以将这些数据传送给上位机，以供显示和分析。
与红外通讯技术相比，红外通讯距离短，通讯过程中不能移动，遇障碍物通讯中断，所以红外通讯技术不适合传输障碍较多的地方。
本装置采用无线通讯方式，选择工作于国际开放的ISM工作频率,对人体无伤害、对周围设备无电磁干扰,符合FCC标准和国家无线管理规定。尤其适用于中置柜等具有空隙小、封闭严、容量大、绝缘等级要求高特点的金属铠装封闭式开关柜，解决了远红外、光纤及便携式远红外成像仪等常规测温方法无法测温的难题，填补了国内外高压中置柜触头无法在线实时监测温度的空白。
10. 通讯功能：
通讯采用隔离RS485半双工通讯；
通讯参数：9600，NONE，8，1
通讯协议：MODBUS ASCII(根据用户需要可定制)
