PD7194E-9S4和PD7194E-9SY多功能电力仪表的说明书

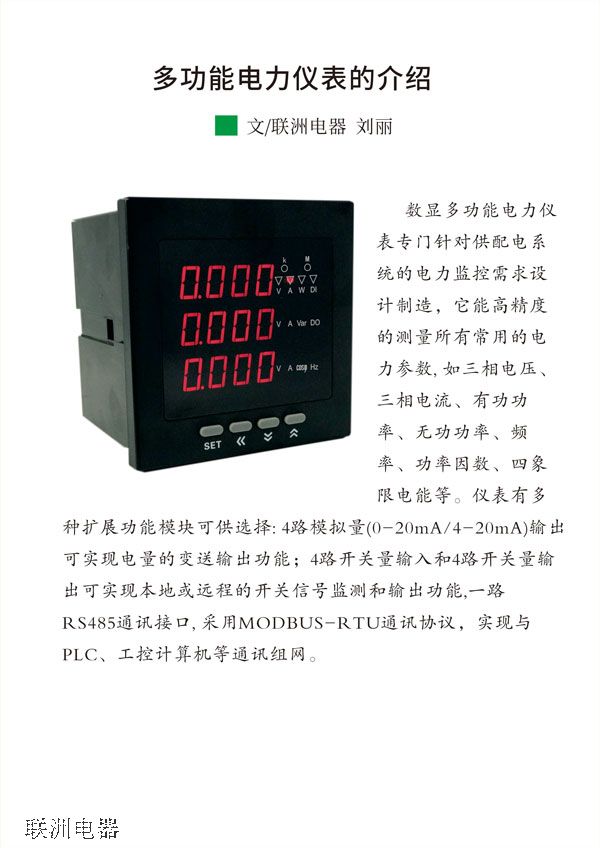

PD7194E系列多功能谐波表可测量各种常用电力参数、有无功电能、谐波含量、并具有数字通讯、越限报警、监视开关状态、电能脉冲输出和模拟量变送输出等功能。可应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、エ业自动化、智能建筑、智能配电盘、开关柜中、具有安装方便、接线简单、维护方便、工程量小、现场可编程输入参数的特点。

技术指标
精度等级
U、102,P、Q为05级,有功电能为05级,无功电能为2级
可编程LED或CD显示
AC110V、400V;电流:ACIA、5A
12倍时电压2信10少)
输入测量
电压:<1VA(每相)电流:<0.4VA(每相)
电压>300kQ2电流>20mQ
0/60Hzt10%
电能计量
有功、无功电能计量
工作范围AC、DC80V-270V
电源
模拟量
2路或4路输出:4-20mAO~20mA
数字量
RS-485接口、 MODBUS-RTU协议
脉冲翰出
2路电能脉冲输出,光耦继电器
开关星输入4?路开关量输入,干节点方式具体参阅规格型号说明
输出可編程
开关量输出4路(2路开关量输出,光继电器(具体参阅规格型号说明
工作条件
环境温度:-10-55C,相对温度s93%无蚀气体场所,
海拔高度≤2500m
隔离耐压输入和电源>2kV,输入和输出>2V,电源和输出>15kV
绝绿电阻
100m
特点
O测量全部的电力参数
O监视和控制电力开关
O四象限有、无功电能计量
O多参数越限报警
O多种外形尺す:96×96、120×120、可用于不同开关柜
O可直接从电流、电压互感器輪入,可任意设定PT/CT变化
OLCD/LED显示,显示形象直观
可通讯接入 SCADA、PLC系统中
方便安装,工程量小
