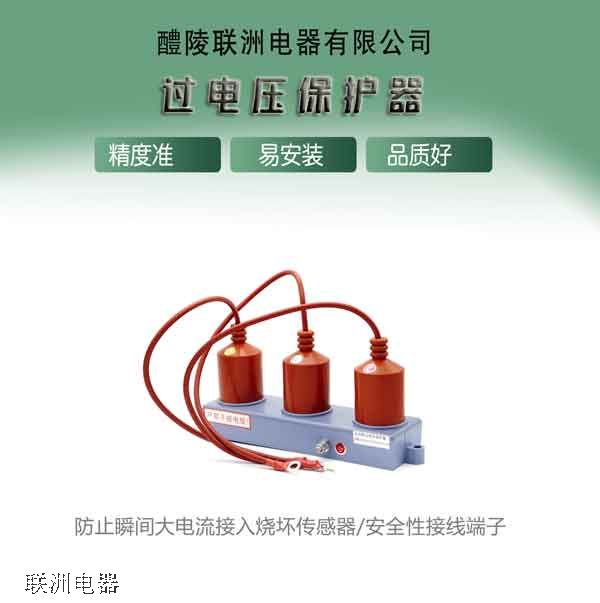

TBP-B-12.7过电压保护器的说明书
TBP-B-12.7过电压保护器TBP)是一种新型的三相组合式过电压保护器,它主要应用于发电、供电和企业的用电系统中,对电机、变压器、开关、母线、电容器等电气设备,除了限制大气过电压保护外,同时也可限制电力系统的操作过电压,对相间和相对地的过电压,均能起到可靠的限制作用。
TBP组合式过电压保护器的应用范围:避雷器主要用于电厂和工厂用电系统,保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备,限制雷电过电压和操作过电压,对电器设备起到可靠的保护作用。特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用,或直接安装在小型箱式变电站内。
三相组合式过电压保护器是一种新型的三相组合式过电压保护器,它主要应用于发电、供电和企业的用电系统中,对电机、变压器、开关、母线、电容器等电气设备,除了限制大气过电压保护外,同时也可限制电力系统的操作过电压,对相间和相对地的过电压,均能起到可靠的限制作用。
三相组合式过电压保护器(GPT)的主要特点:
1.通流容量大,适用范围更广;
2.采用四星形接法,可将相间过电压大大降低,保护的
可靠性大为提高。
3.用氧化锌非线性电阻和放电间隙的结构,使两者互为
保护。放电间隙使氧化锌电阻的荷电率为零,氧化锌电阻的
非线性特性又使放电间隙动作后无续流,放电间隙不再承担
灭弧任务,提高了产品的使用寿命。
4.电压冲击系数为1,在各种电压波形下放电电压值相等,不受
各种操作过电压波形影响。过电压保护值准确,保护性能优良。
5.结构简单、体积小、安装方便。
