过电压保护器的安装方式

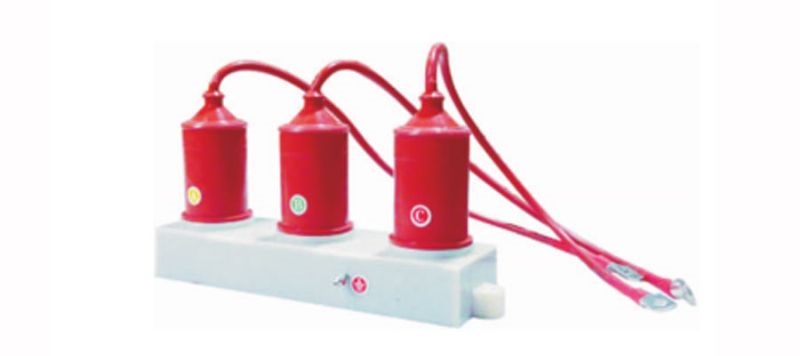

复合式过电压保护器也叫过电压保护器，组合式避雷器、三相组合式过电压保护器等，是用来限制雷电过电压和操作过电压的先进的保护装置。
接下来介绍一下过电压保护器的安装方式及注意事项：
1、户内型的过电压保护器可以水平安装在各种不同型号的开关柜内，此类过电压保护器除直接与开关柜“A”、“B”、“C“三相及接地相（“D”相）相连的，线鼻子为裸导体外，其余部分被绝缘体封闭，因此过电压保护器的相间、相对地的距离及对柜体安装空间要求相应较小，可以直接安装在开关柜的手车底盘。
2、如果是带有过电压动作计数器的组合式过电压保护器，需要先将过电压保护器本体（安装方式1）和过电压动作计数器各自固定好，然后通过配备的特制电缆相连。
3、过电压保护器在和三相电源（A、B、C）及接地端（D）相连时，须注意以下细节：
（1）电缆外端裸露的连接线鼻子相互之间距离，应满足不同电压等级的不同相带电导体之间保持的Z小安全距离的要求；
（2）过电压保护器电缆线之间的安全距离及过电压保护器电缆线与不同相母线（或柜体）之间的安全距离应不小于该型保护器电缆出口处的相间距离（应在电缆拉紧状况下）；
（3）高压电缆长度要根据安装位置进行选择，长短要适当，过长时可将该相电缆捆扎固定在同相母排（线）上，严禁将不同相电缆捆扎在一起；
（4）用户在手车上安装过电压保护器，可先将过电压保护器的B相正对母排的B相位置固定，然后再进行接线；
（5）安装时严禁手提电缆。同时要注意避免高压电缆被锐器割破
