WJJL1-05 普通型电动机智能保护监控装置的说明书

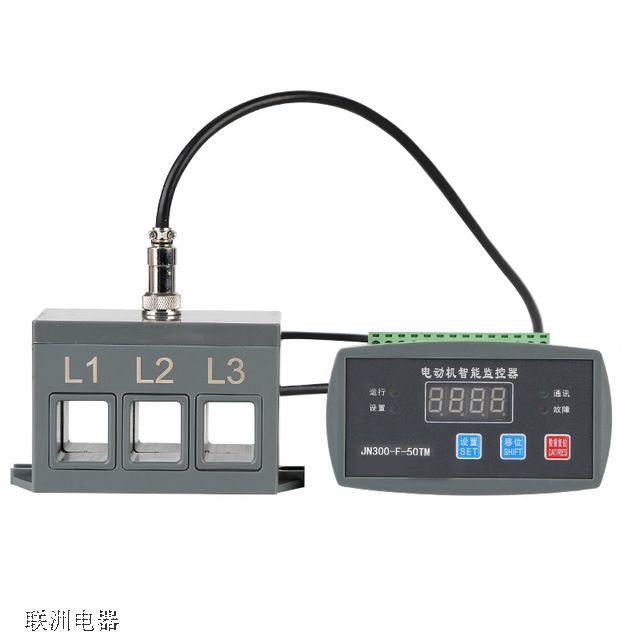

产品名称:普通型电动机智能保护监控装置

产品概述:

电动机智能保护监控装置，采用先进的数控技术对电机的短路、堵转、过载、欠载、缺相、三相不平衡、漏电、超温等故障予以保护，并具有测量、操作控制、诊断维护、报警输出等功能;本装置功能强大，一机多用，可代替电流表、电流变送器、热过载继电器、时间继电器、漏电继电器等。人机界面清晰，可操作性好，检测精度高，保证动作的准确性和可靠性。具有RS485远程通信接口，支持MODBUS-RTU协议，便于组成网络系统，从而为工亚生产过程控制提供了料学有效的现场级保护、测控单元。适用于化工、石化、建材、冶金、市政、环保、电力等工亚电动机及三相电力馈电系统。
主要特点
1、采用高性能，低功耗数字电路，运算速度高、性能稳定。
2、整机模块化结构，卡式电流互感器，体积小、安装方便。也可以分体安装，主体外形尺寸按照国际系表装置标准。
3、采用数字处理技术，测量精度高、线性度好、故障判断速度快，精确可靠。4、高清LED显示，参数设器与故障显示直观方便。
5、配有RS-485通讯接口，便于组成网络系统。
6、一机多用化，可代替电流表、电流变送器、热过载继电器、时间继电器、漏电继电器、温度继电器等。7、具有4-20mA标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
8、具有温度测量及超温保护功能。
9、两路开关量输入接口
