WSK220W-01型智能温湿度控制器的说明书

温湿度控制器产品主要用于高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高湿造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为普通系列、智能型数显系列和WSK220W型智能型温湿度控制器。

普通型温湿度控制器采用进口高可靠温湿度传感器，结合稳定的模拟电路及电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示,用户一目了然，产品稳定可靠，能长期工作于强电磁场等恶劣环境中。

智能型温湿度控制器以数码管方式显示温湿度值，有加热器、传感器故障指示，用户可通过按键编程自行设定系统参数。该仪表集测量、显示及控制于一体，精度高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。

注：

◆同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息;
◆控制器常规为环境温度为环境湿度≥85%RH启动，温度≤5℃加热升温控制启动,≥40℃鼓风降温控制启动;
◆控制器型号选定后已经包括传感器，无需另行选定；
◆控制器选定型号后不包括加热器或风扇，须另行选定；
◆控制器至传感器之间的连接导线可用普通导线，长度不得超过20米，由用户自己配备；
◆用户如需要特殊型号、功能、参数请与本公司联系定制。

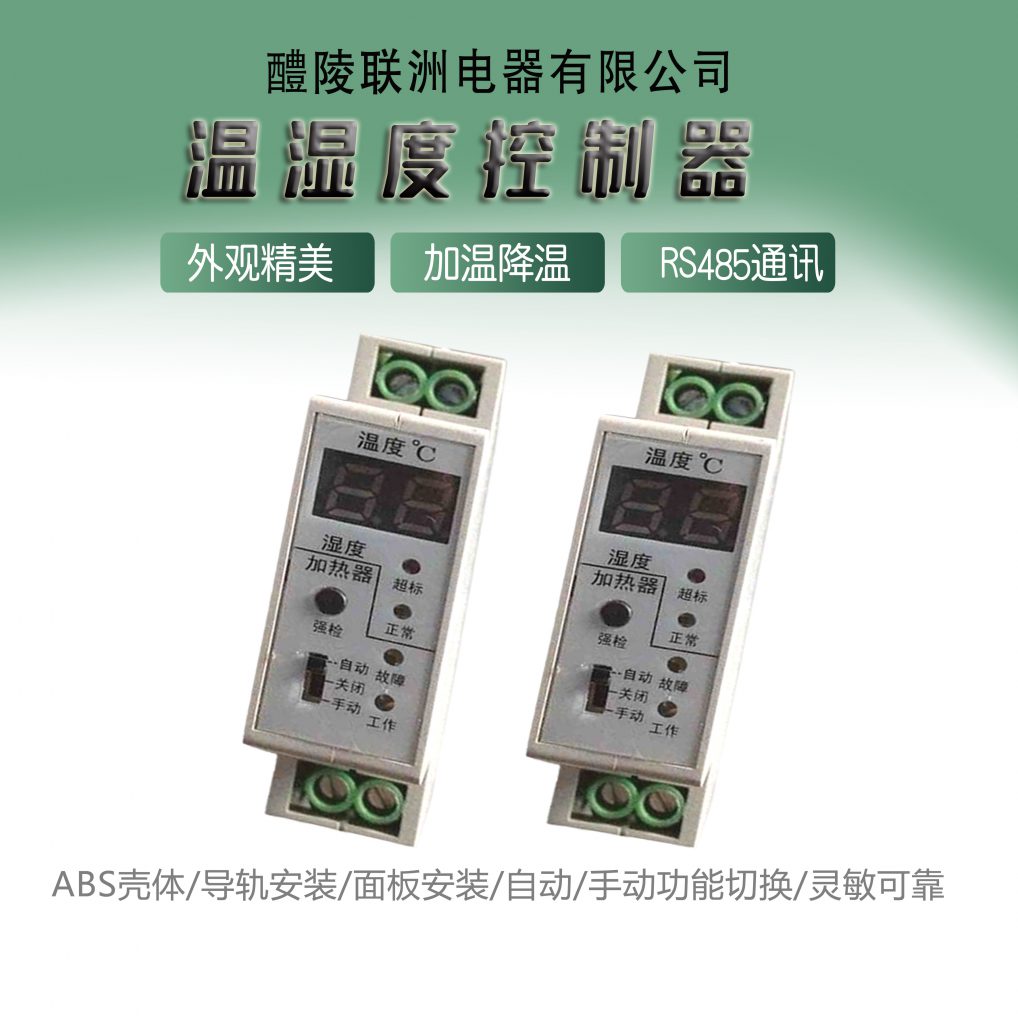

WSK220W型智能温湿度控制器

1、概述
WSK220W-01型智能温湿度控制器是主要为户内外开关柜、户外端子箱、隔离开关电动机构等装置设计的加热智能控制装置，确保开关柜，户外端子箱，电动机构等装置在任何环境下能正常稳定的工作。
2、产品特点

◆低功耗：本控制器采用开关电源控制芯片，加上低消耗的微处理芯片,Z大功耗小于0.5W。
◆高精度：使用精密A/D转换型处理器对温湿度进行采样，温度显示误差±1℃，湿度误差小于5%，完全满足隔离开关的运行要求。
◆较强的环境适应性：在温度-25~+50℃，湿度小于90%的环境下可稳定工作。
◆抗干扰能力强：硬件上设计了干扰脉冲吸收回路，软件上增加了“看门狗”程序，使控制器能在较强电磁场下稳定工作。
◆温度数显功能：两位LED显示器显示机构箱内温度的瞬时值。
◆强检功能：在不具备加热条件时，能随时检查控制器及加热器的正常与否。
◆手动、自动转换功能：当控制器故障或需要长期加热时，可用“手动”档投切加热。

3、技术参数

◆温度显示：-8~+88℃±1℃
◆湿度显示：绿灯，正常；黄灯，超标
◆电源电压：220V（AC）±20% 50/60Hz
◆Z大负载功率220W（阻性）
◆投切温度误差±2℃，湿度误差±5%
◆工作方式：连续
◆安装方式：嵌入式
◆环境温度：-25~+50℃，海拔≤2000M
◆相对湿度≤90%（25℃）

4、功能和使用

◆自动加热：当环境温度≤5℃，或相对湿度≥85%时，控制器接通加热器加热，工作指示灯亮;当温度 ≥13℃，相对湿度≤75%时，停止加热;当温度≥13℃，但相对湿度≥85%，仍继续加热，直到相对湿度≤75% 为止；箱内温度超过40℃，控制器停止工作。
◆手动加热：当控制器自身发生故障或者使用者认为需要加热时，把加热开关拨至“手动”位置，接通加热器加热。当环境不需要加热时，拨至“自动”位置或关闭加热器回路电源即可。
◆强制检验：当不具备加热条件时，为了检查控制器及加热器的好坏，请设置“强检”按钮，按下“强检”按钮，工作指示灯亮，说明控制器和加热器工作正常。若此时工作指示灯不亮，故障指示灯亮,说明加热器损坏，请更换加热器。
◆温度显示：温度显示范围为-8~+88℃±1℃。
◆湿度显示：湿度正常时，绿灯亮，超湿时黄灯亮。
◆加热器故障指示：当不接加热器或加热器损坏,在具备加热条件下（超湿、低温或强检）,加热故障指示灯亮。

5、安装和接线

◆外形尺寸：

80mm(高)×18.5mm(宽)×65mm(深)
