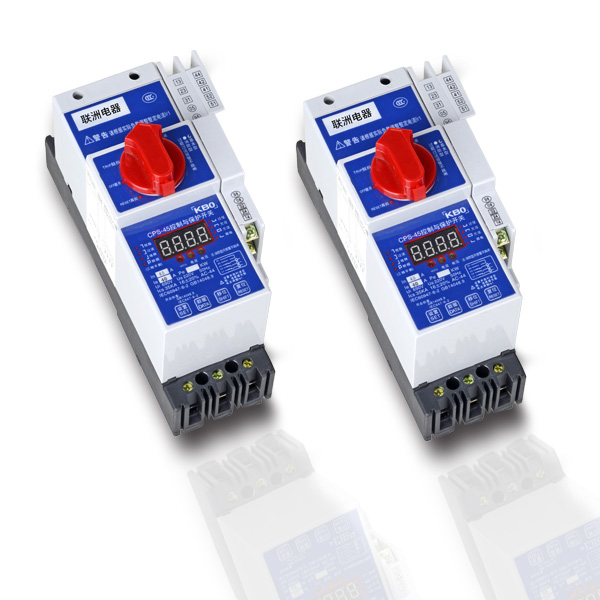

XCPS-45G/1.1KW控制与保护开关的说明书

XCPS系列控制与保护开关电器,主要用于交流50HZ/60HZ,额定工作电压380V,额定工作电流自0.16A至125A的系统中,用于接通、承载和分断正常条件下以及规定的非正常条件下的电流。CPS是集隔离电器、断路器、接触器、热继电器等分离元件的主要功能为一体的一种模块组合开关电器,它具有体积小、功能全、可靠性高等各种特性,在内部自行良好地协调配合过载、过流、漏电及短路保护特性。该产品主要用于三相交流电动机保护,还具有缺相、堵转、三相不平衡的保护;能为电路提供有效的控制和完善的保护功能,CPS由就地和手控兼有的方式操作,能实现远距离自动控制和直接人力手动控制。
XCPS安装前应注意下列事项:
1、操作旋钮应能正常操作,AUTO为工作位置;TRIP为脱扣位置; OFF为分断位置;RESET为再扣位置,仅用于再扣.
2、线圈通电后,操作旋钮到AUT0位置,电磁铁应吸合,操作旋钮到0FF位置,电磁铁应释放。3、操作旋钮到AUT0位置,线圈通以85%额定控制电源电压,CPS电磁铁应可靠吸合。
4、CPS允许的安装方式如图所示,其安装面相对垂直位置,允许前后倾斜30产品允许相对其轴心左右旋转90安装。
