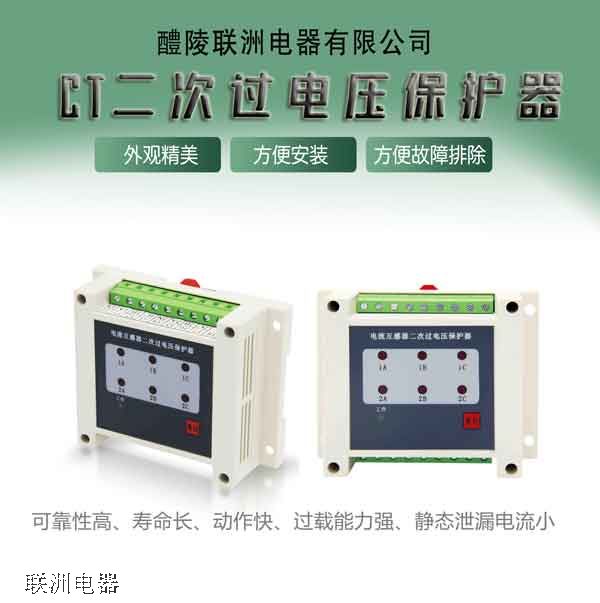

XHCTB电流互感器二次过电压保护器说明书
电流互感器(CT)在电力系统中,广泛用于一次测量与控制。电流互感器的二次側近似短路状态,输出极小的电压。运行中如果二次侧开路,或一次侧绕组流过异常电流(如雷电流、谐振电流、电感启动电流、电容充电电流等),都会在二次侧产生数干伏甚至上万伏的过电压。这不仅给二次侧系统绝绿造成危害,还会使电流互感器过激而烧毀,甚至危机工作人员的生命安全。电流互感器保器是多回路保护器。安装于开关柜二次导轨上。保器本身有复位按钮,有远程复位端子(J1、J2)可以延伸到操作部位,保护输出的同时有继电器的闭合触点输出(K1、K2)可以用于自动化连锁。
产品选型
XHCTB-口
保护线圈数量
电流互感器二次过电压保护器

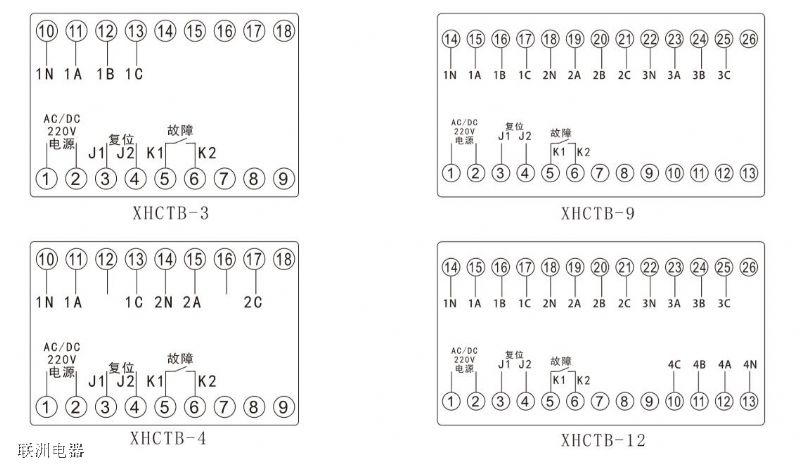

产品外形及接线
3-6绕组产品外形:115*90*40mm
3-6绕组固定孔距:105*70
9-12绕组及以内产品外形:145*90*40mm
9-12绕组及以内固定孔距:133*70
产品都可以导轨安装:35标准导轨条
