YBD 型信号隔离器/分配器（一进一出）

YBD 型信号隔离器系列信号隔离器，电压、电流隔离器将直流电压或电流信号经过隔离传送，转换成所需的信号给其他仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰性能力，保证系统的稳定性与可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。并且大量运用于配电柜和隔离箱等各种工业场合。
输入，输出，电源三端全隔离，抗干扰能力强
采用全新进口芯片，提升能源利用率，实现超低功耗
0.15%高精度，保护后端设备
采用全新进口端子，各端子可带电插拔
响应速度高达2ms
产品型号：YBD 型信号隔离器
工作电源：DC20-32V
输入信号：4-20mA、0-20mA
输出信号：4-20mA、0-20mA、0-5V、0-10V
工作温度：-10-50℃（无凝露、无结冰）
相对湿度：25%-85%RH
温度漂移：0.0075FS.℃
响应时间：＜5ms
安装方式：35mmDIN导轨安装
产品功耗：单路输出＜0.8W、双路输出＜1.5W

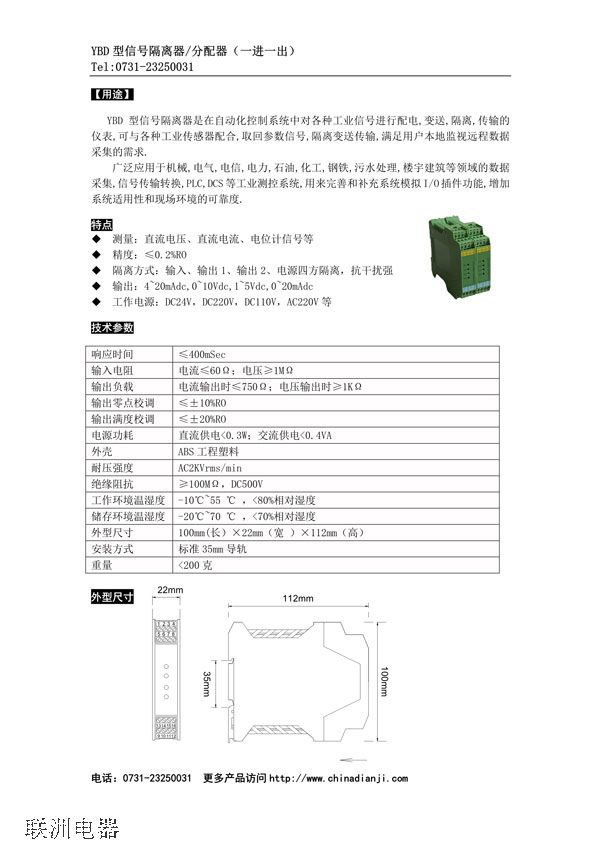

产品尺寸：见下图

YBD 型信号隔离器系列电流输入配电隔离器，使用DC24V供电，为现场的变送器提供隔离配电电源，同时将变送器产生的电流信号从现场隔离传送到控制室、PLC、DCS等。输入端接口电流源，二线制，三线制变送器通用；内部采用高效的磁电隔离技术，输入、输出之间相互隔离，抗干扰能力强。具有高精度，高线性度、极低温漂等特点。

可以隔离的干扰类型：

1：信号线引入的干扰
与PLC控制器控制系统连接的各类信号传输线，除了传输有效的各类信息之外，总会有外部干扰信号侵入。
此干扰主要有两种途径：一是通过变送器供电电源或共用信号仪表的供电电源串入的电网干扰，这往往被忽视；二是信号线受空间电磁辐射感应的干扰，即信号线上的外部感应干扰，这是很严重的。
2：接地系统混乱时的干扰

接地是提高电子设备电磁兼容性（EMC）的有效手段之一。正确的接地，既能抑制电磁干扰的影响，又能抑制设备向外发出干扰；而错误的接地，反而会引入严重的干扰信号，使PLC系统将无法正常工作。
