磁控软起动的工作原理和结构
磁控软起动是从电抗器软起动衍生出来的。用三相电抗器串在电动机定子实现降压是两者的共同点。磁控软起动不同于电抗器软起动的主要点是其电抗值可控。总体说来，起动开始时电抗器的电抗值较大，在软起动过程中，通过反馈调节使电抗值逐渐减小，及至软起动完成后被旁路。
电抗值的变化是通过控制直流励磁电流，改变铁芯的饱和度实现的，所以叫做磁控软起动。因为磁饱和电抗器的输出功率比控制功率大几十倍，它也可以称为“磁放大器”。由于它不具有零输入对应零输出的特点，所以，不建议采用“磁放大器”这一词。

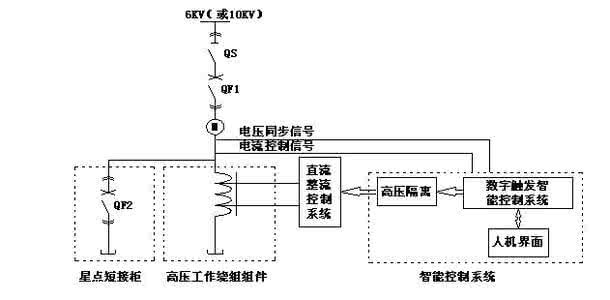

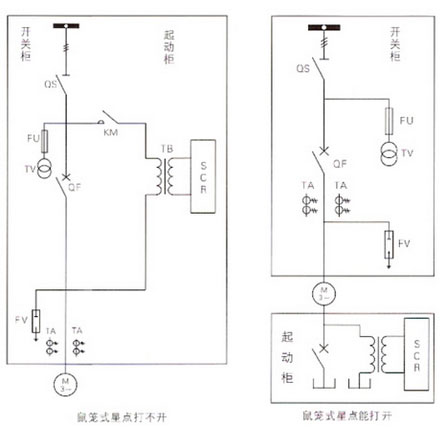

高压磁控软启动一次线路示意图
高压磁控软启动一次线路示意图
磁饱和电抗器有三对交流绕组（每相一对）和三相共有的一个直流励磁绕组。在交流绕组里流过的是电动机定子电流，它必然会在直流励磁绕组上感应出电势。后者会影响励磁回路的运行。用一对交流绕阻的主要原因就是为了抵消这种影响。
显然，电抗值的调节是静止的、无接触的、非机械式的。这就为微电子技术的介入打开了大门。所以，在工作原理上磁控软起动与晶闸管软起动是完全相同的。说磁控软起动能够实现软停止，能够具有晶闸管软起动所具有的几乎全部功能，其原因盖出于此。
高压磁饱和电抗器在原理和结构上与低压（380伏）磁饱和电抗器没有本质区别，但是在某些方面采取了一些特殊处理。
磁饱和电抗器具有0.1秒量级的惯性，这使得磁控软起动的快速性比晶闸管软起动慢一个数量级。对于电动机系统的大惯性来说，磁控软起动的惯性是不足为虑的。
有人说磁控软起动不产生高次谐波。这是错误的。只要饱和，就一D会有非线性，就一D会引起高次谐波。只是磁饱和电抗器产生的高次谐波会比工作于斩波状态的晶闸管要小一些。磁控软起动装置需要有相对较大功率的辅助电源，噪声较大则是其不足之处。
