联洲软启动器12个外接端子说明

TAG:联洲软启动器,软启动器外接端子

联洲电器做软启动器已经做了十多年了,从最开始丑得不成样的第一代产品开始,到现在的最新款已经改良不下于100次了。不管是从外观还是内里都有着翻天的变化。接线方法也从原来的二三十个端子精简到了现在的12个端子,主线接法也改良了不少。

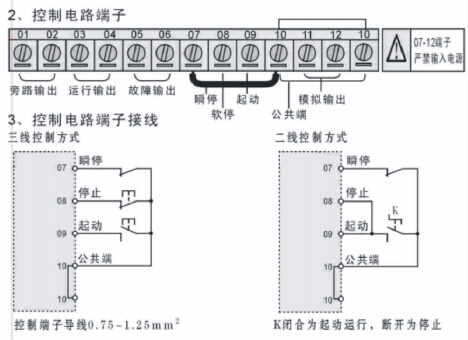

联洲软启动器12个外接端子说明请先看以下图解:

联洲软启动器12个外接端子说明

软启动器产品出厂时接线端子处会贴有接线说明的,正常使用可以不用翻说明书都能接好。不过需要注意的是7-10号端子千万不能接电源进去,否则会将软启动器烧坏,造成不能启动或其他故障。

软启动器运行时可以显示电流电压,以及状态输出,所以启动柜基本不用额外的电流电压表,也可以说是为客户朋友们节省了开支。

另外,当您采用两线控制时,端子控制和面板同时控制是不起作用的,这是为了操作上的安全考虑而设计的。
