PSTN-APFi有源滤波器 380V-690V谐波治理好帮手

TAG:有源滤波器,谐波治理,APF滤波器,谐波治理方法

概述:

  PSTN APFi装置与负载谐波源并联接入电网, 高精度采样CT实时监测出补偿对象的负载电流,转换为数字处理器可读的信号后,通过检测算法计算出其中所需要补偿的指令电流,由补偿装置产生一个大小相等,相位相反的补偿电流,从而可以使得经过补偿后的电网电流就是所需要的理想电流,改善了电网的电能质量。

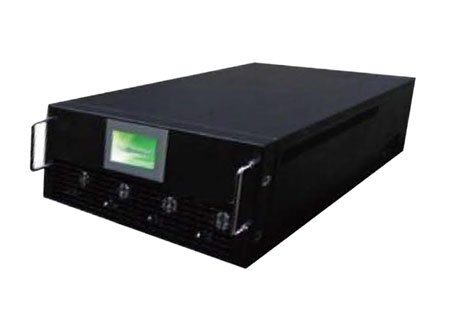

PSTN-APFi有源滤波器 380V-690V谐波治理好帮手

  相对于采用无源器件构成的补偿装置,该补偿装置不易受到电网阻抗的影响,可以动态地对电网电流进行补偿,达到消除谐波净化电网的目的,这是一种比较有效的谐波治理方法。

  PSTN-APFi适用于380V-690V电压等级配电系统进行谐波治理。

  在建筑、医疗、通信、工厂、煤矿、石化、数据中心、冶金和港口等行业应用比较广泛,这些行业的负载在运行中产生了大量的谐波源,给配电系统造成了严重的污染,导致生产中断或损坏配电设备。

特点:

  1) 可同时对谐波和无功进行补偿,输出容量从容性到感性连续调节。
  2) 滤波性能好,可滤除2~51次谐波电流,滤除率达95%以上。
  3) 全响应时间小于10ms,可快速跟踪变化速度极快的负载进行补偿。
  4) 不受电网阻抗影响,避免发生谐振。
  5) 具有过温、过流、过压、欠压等保护措施,保证装置安全、可靠运行。
  6) IGBT、控制芯片、电容器均采用国外知名厂商产品,保证变流器工作的稳定性和可靠性。
  7) 采用模块化技术,体积重量小、安装简单方便、易于扩展。
  8) 采用高性能嵌入式一体化触摸屏,显示直观、操作便捷。
  9) 装置自身损耗小于3%。
  10) 采用通用的远程通信协议,便于远程监控。
