可控硅的好坏如何判断?测量极间电阻法[图解]

普通二极管的检测(包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管)是由一个PN结构成的半导体器件,具有单向导电特性。通过用万用表检测其正、反向电阻值,可以判别出二极管的电极,还可估测出二极管是否损坏。因此这里我们推荐用万用表检测可控硅方法有三:

方法一:测量极间电阻法

将万用表置于皮R×1k档,如果测得T2-T1、T2-G之间的正反向电阻接近∞,而万用表置于R×10档测得T1-G之间的正反向电阻在几十欧姆  时,就说明双向可控硅是好的,可以使用;反之:

1、若测得T2-T1,、T2-G之间的正反向电阻较小甚或等于零.而Tl-G之间的正反向电阻很小或接近于零时.就说明双向可控硅的性能变坏或击穿损坏。不能使用;

2、如果测得T1-G之间的正反向电阻很大(接近∞)时,说明控制极G与主电极T1之间内部接触不良或开路损坏,也不能使用。

方法二:检查触发导通能力A

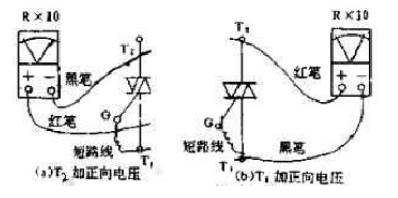

万用表置于R×10档:①如图,1(a)所示,用黑表笔接主电极T2,红表笔接T1,即给T2加正向电压,再用短路线将G与T1(或T2)短接一下后离开,如果表头指针发生了较大偏转并停留在一固定位置,说明双向可控硅中的一部分(其中一个单向可控硅)是好的,如图1(b)所示,改黑表笔接主电极T1,红表笔接T2,即给T1加正向电压,再用短路线将G与T1(或T2)短接一下后离开,如果结果同上,也证明双向可控硅中的另一部分(其中的一个单向可控硅是好的。测试到止说明双向可控硅整个都是好的,即在两个方向(在不同极性的触发电压证)均能触发导通。

 判断双向可控硅的触发导通能力

图1 判断双向可控硅的触发导通能力

方法三:检查触发导通能力B

如图2所示.取一只10uF左右的电解电容器,将万用表置于R×10k档(V电压),对电解电容器充电3~5s后用来代替图1中的短路线,即利用电容器上所充的电压作为触发信号,然后再将万用表置于R×10档,照图2(b)连接好后进行测试。测试时,电容C的极性可任意连接,同样是碰触一下后离开,观察表头指针偏转情况,如果测试结果与“方法二’相同,就证明双向可控硅是好的。

判断双向可控硅的触发导通能力

图2 判断双向可控硅的触发导通能力

应用此法判断双向可控硅的触发导通能力更为可靠。由于电解电容器上充的电压较高,使触发信号增大,更利于判断大功率双向可控硅的触发能力。

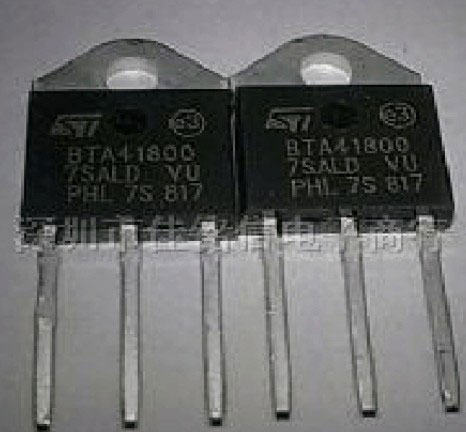

实物图:

可控硅实物图
