AFK-3D/80A电力补偿三相共补型复合开关
1.AFK系列无功补偿开关装置
1.1 产品概述
AFK系列电力补偿三相共补型复合开关是新一代低压无功补偿装置中的电容器投切装置，基本工作原理：将可控硅和磁保持继电器并联，由内部单片机控制，在投入和切除的瞬间由可控硅承担过零投切，之后由磁保持继电器接通运行。因此，复合开关既有过零投切无涌流的优点，又有交流接触器运行无功耗的长处，可避免可控硅运行发热和接触器切除时有火花的缺点。
1.2 执行标准AFK 系列无功补偿开关装置 低压复合开关 三相共补电容
GB/T 14048.4-2010 低压复合开关和晶闸管动态投切开关执行标准

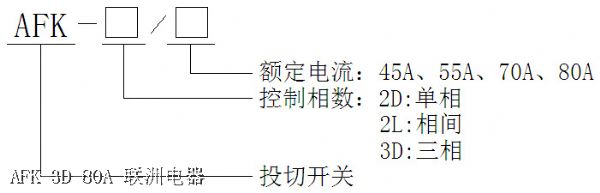

1.3 型号说明

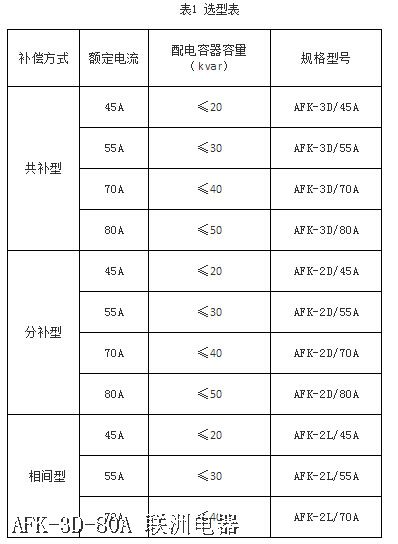

注：B型复合开关与A型复合开关只是尺寸不同，B型尺寸zui大额定电流70A，其他电性能均一致，选型需标明尺寸，不标注则默认A型尺寸。
1.4 主要指标
1.4.1 环境条件
海拔高度：≤2000m
环境温度：-25～55℃
相对湿度：40℃，20～90%
大气压力：79.5～106.0Kpa
周围坏境无导电尘埃及腐蚀性气体，无易燃易爆的介质
1.4.2 额定电压
三相型：AC380V±20%，50Hz±10%
分相型：AC220V±20%，50Hz±10%
电流规格：45A、55A、70A、80A
工作电源：AC220V±20%，50Hz±10%
电源电压谐波畸变率：≤5%
控制电压：可接受控制输出的直流5V-12V/10mA控制信号
本机功耗：≤3VA
动态响应时间：控制发出投入或切除信号后，1s内完成投入或切除动作
重复投切时间：自前一次切除完成后，经过2s的延时，即可再次进行投入动作
磁保持继电器机械寿命：106次
